Description

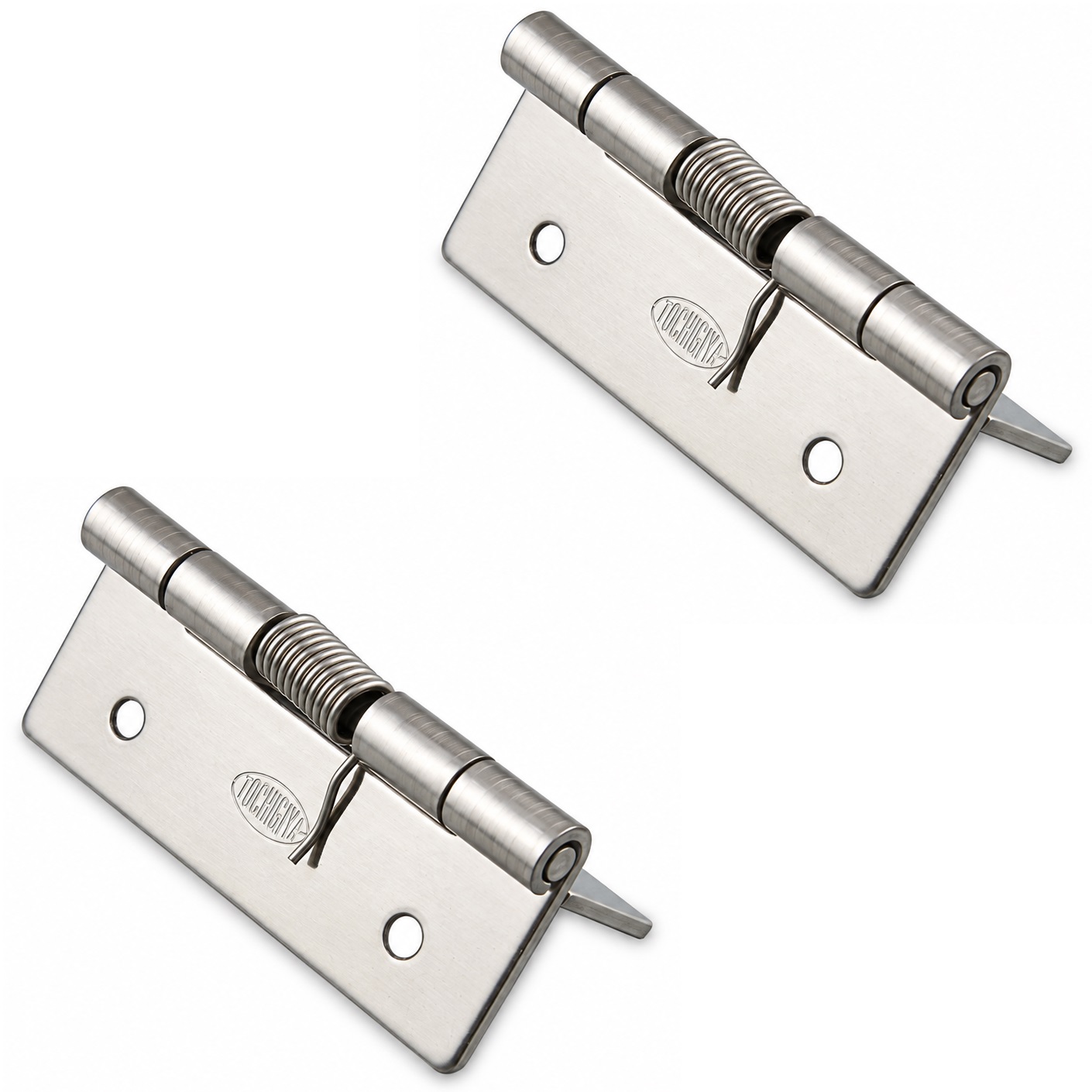

2 pièces bande de ressort de haute qualité, couple : 12,3 N·m, en acier inoxydable massif SUS304 (V2A ou 1.4301), surface : naturelle (non traitée), TH-61SUS-3, taille : 38 mm (1-1/2″)

Application:

Charnière robuste à ressort pour les volets d’équipement, portes de cartouche, couvercles et bien plus encore.

La charnière à ressort TH-61SUS-3 permet l’ouverture automatique des volets et des portes légères grâce à un ressort intégré dans la goupille de charnière.



La force du ressort agit dans le sens de l’ouverture et soutient ainsi le balancement des composants en mouvement.

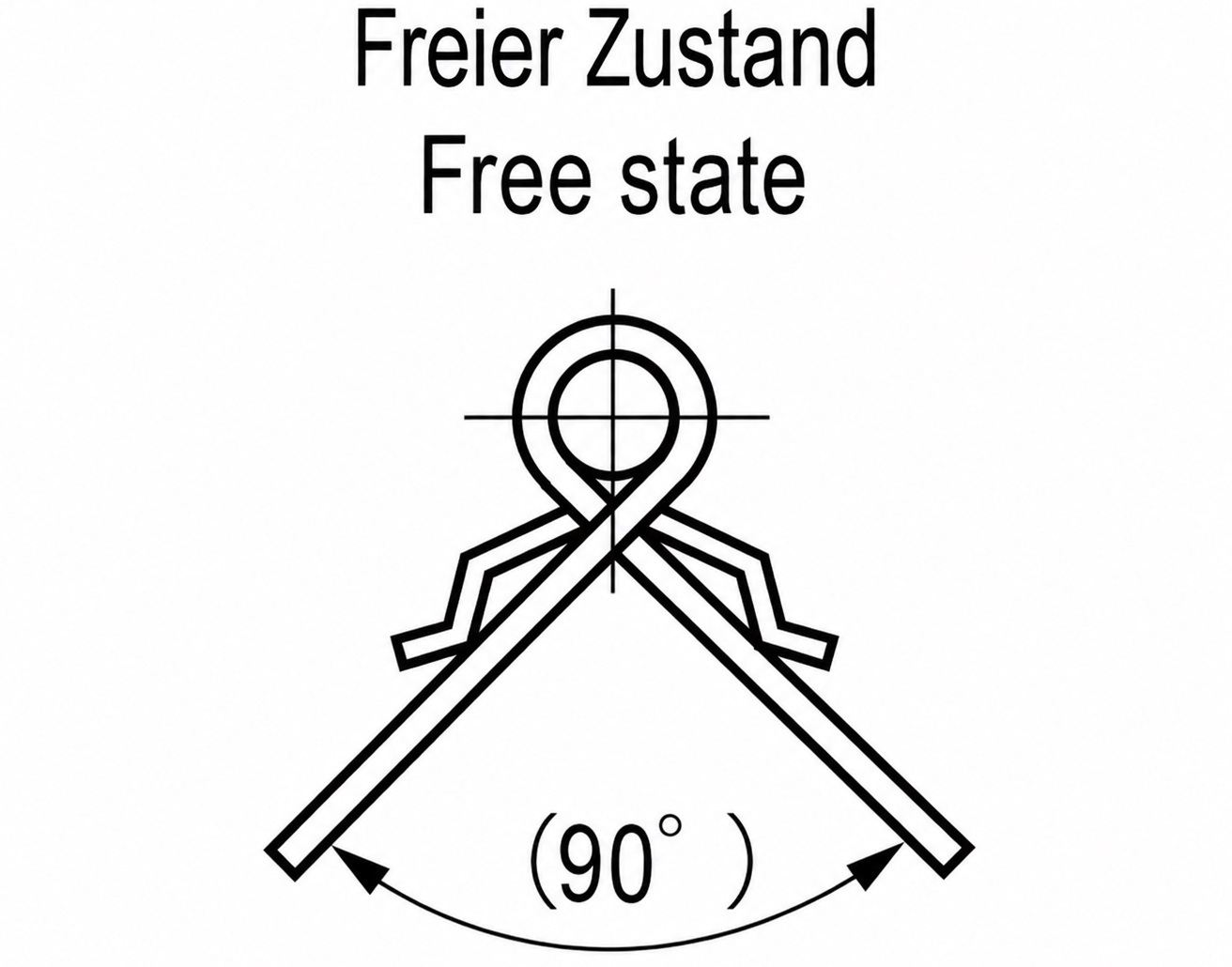

En position libre, la charnière est située à 90°, ce qui la rend particulièrement adaptée aux volets, caches et portes d’enceinte.

Entièrement fabriquée en SUS304, la construction offre une forte résistance à la corrosion et convient également à des conditions de fonctionnement plus exigeantes ainsi qu’à des applications techniques durables.

Quatre trous de fixation permettent un montage par vis facile et sécurisé.

Les dimensions compactes de 38 mm (1-1/2 ») x 51 mm (2-1/64 ») permettent d’intégrer la charnière du ressort dans les conceptions de dispositifs, de boîtiers et de machines afin de gagner de l’espace.

Les charnières à ressort TH-61SUS-3 de haute qualité sont parfaites, entre autres, pour :

• Trappes de maintenance
• Boîtiers machines
• Équipements de bureau
• Dispositifs de communication
• Instruments de mesure
• Volets de dispositif
• Portes d’enceinte
• Reprises

Détails techniques :

• Couple : 12,3 N·m
• Poids : 19 g (pour 2 pièces : 38 g)
• Taille : 38 mm (1-1/2″)
• Disponible en 4 couples : 1,9 N, 8,8 N, 12,3 N et 12,8 N
• Installation facile, stable
• Force du ressort dans la direction d’ouverture
• Ressort intégré à la goupille de charnière
• Position libre à 90°
• 4 trous de montage
• Trous de fixation de ⌀ 3,2 mm (1/8″)
• Épaisseur du matériau : 1,5 mm (1/16″)
• Conception compacte de 38 mm (1-1/2 ») x 51 mm (2-1/64 »)

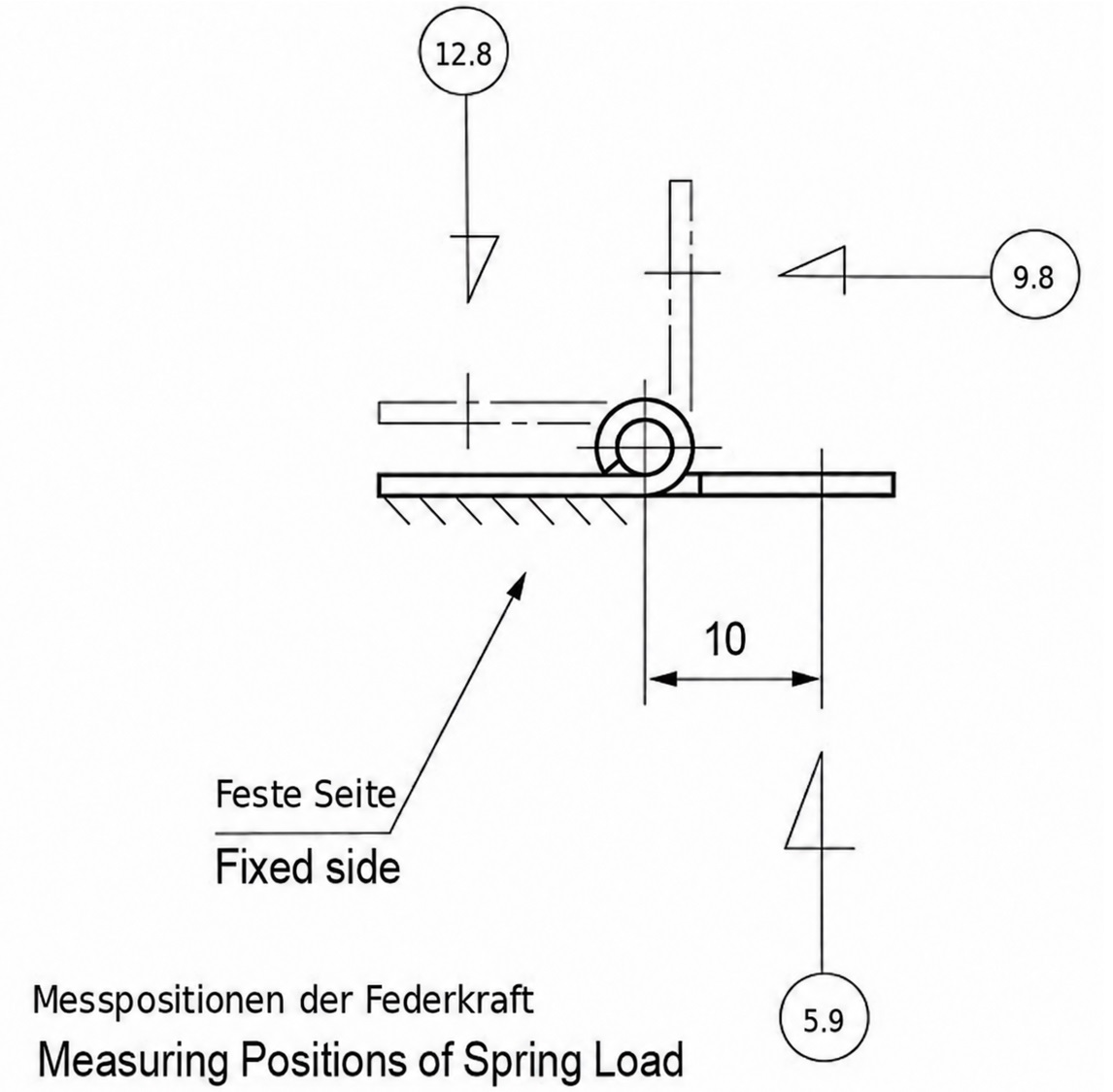

• Force de référence du ressort à la position a : 5,9 N (600 gf)
• Force de référence du ressort à la position b : 9,8 N (1000 gf)
• Force de référence du ressort à la position c : 12,8 N (1300 gf)
• Adapté aux portes et volets légers
• Naturel (non transformé)
• Résistant aux intempéries, à la rouille ou à la corrosion
• Haute qualité de marque de TOCHIGIYA®

surface :

• Naturel (non transformé)
• La surface du matériau reste visible et n’est pas recouverte par un revêtement supplémentaire

Montage :

• La fixation se fait avec 4 vis à tête de palier M3 ou des vis à tête ronde plate, de préférence en acier inoxydable (non inclus)
• La sangle à ressort TH-61SUS-3 possède 4 trous de fixation
• Tout d’abord, les points de montage doivent être marqués selon le motif de trous de 25 mm (63/64 ») x 32 mm (1-17/64 ») et les trous de fixation nécessaires doivent être préparés
• La charnière à ressort est ensuite fixée à la surface fixe avec une lame de charnière et à la trappe ou porte mobile avec l’autre lame de la charnière
• La direction d’installation doit être choisie de manière à ce que la force du ressort agisse dans la direction d’ouverture souhaitée
• Quatre vis à tête de palier M3 ou des vis de ⌀3 mm pour les surfaces en bois conviennent à la fixation
• Les vis sont serrées uniformément sans déformer les ailes des charnières
• Enfin, le rabat doit être déplacé plusieurs fois et l’effet d’ouverture souhaité de la charnière du ressort doit être vérifié (pour plus de détails, voir le dessin d’assemblage)



Les dimensions :

• Largeur totale : 38 mm (1-1/2″)
• Hauteur totale : 51 mm (2-1/64″)
• Épaisseur du matériau : 1,5 mm (1/16″)
• Espacement des trous horizontaux : 25 mm (63/64″)
• Distance entre le bord supérieur et le centre du forage : 3/8″ (9,5 mm)
• Espacement vertical des trous : 32 mm (1-17/64″)
• Trous de fixation : 4 x ⌀3,2 mm (1/8″)
• Rayon d’angle : R1,5 mm (1/16″)
• Goupille de charnière : ⌀3 mm (1/8″)
• Autonomie : 90°

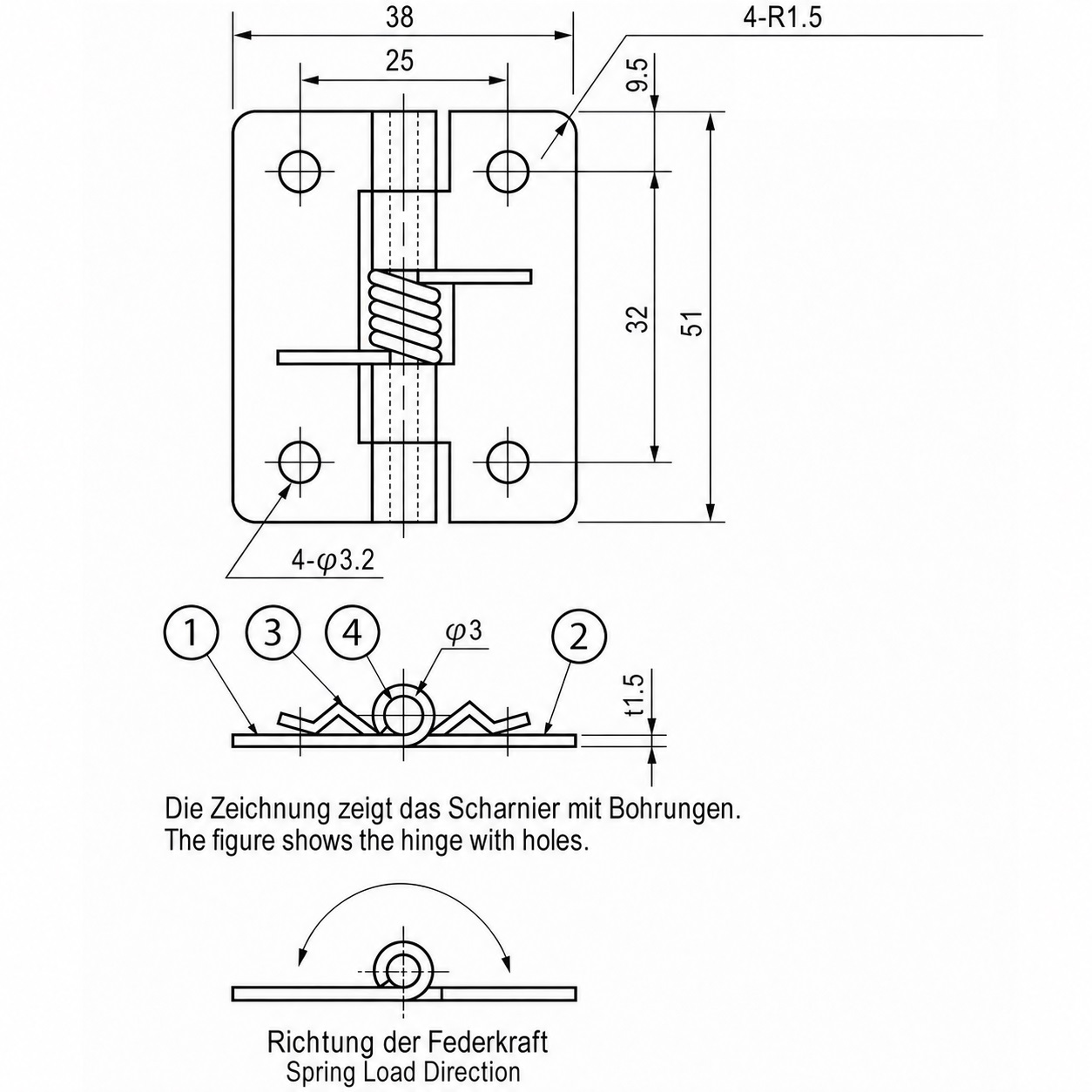

Pour plus de dimensions et de détails , voir le dessin technique.

Matériel:

• Les charnières à ressort TH-61SUS-3 sont fabriquées en acier inoxydable massif SUS304 (V2A ou 1.4301)
• L’acier inoxydable SUS304 se caractérise par sa grande résistance à la corrosion et sa durabilité, ce qui le rend idéal pour une utilisation dans des environnements exigeants
• De plus, il offre une interface attrayante, à la fois moderne et facile à entretenir

Inclus dans la livraison :

• Charnière à ressort en deux pièces TH-61SUS-3 en acier inoxydable massif SUS304, naturel (non transformé), 38 mm (1-1/2″)
• Cet article n’inclut pas les vis de montage

Numéros d’article du fabricant :

• ID de l’article : TH-61SUS-3

Fabricant : TOCHIGIYA (Japon)
