Description

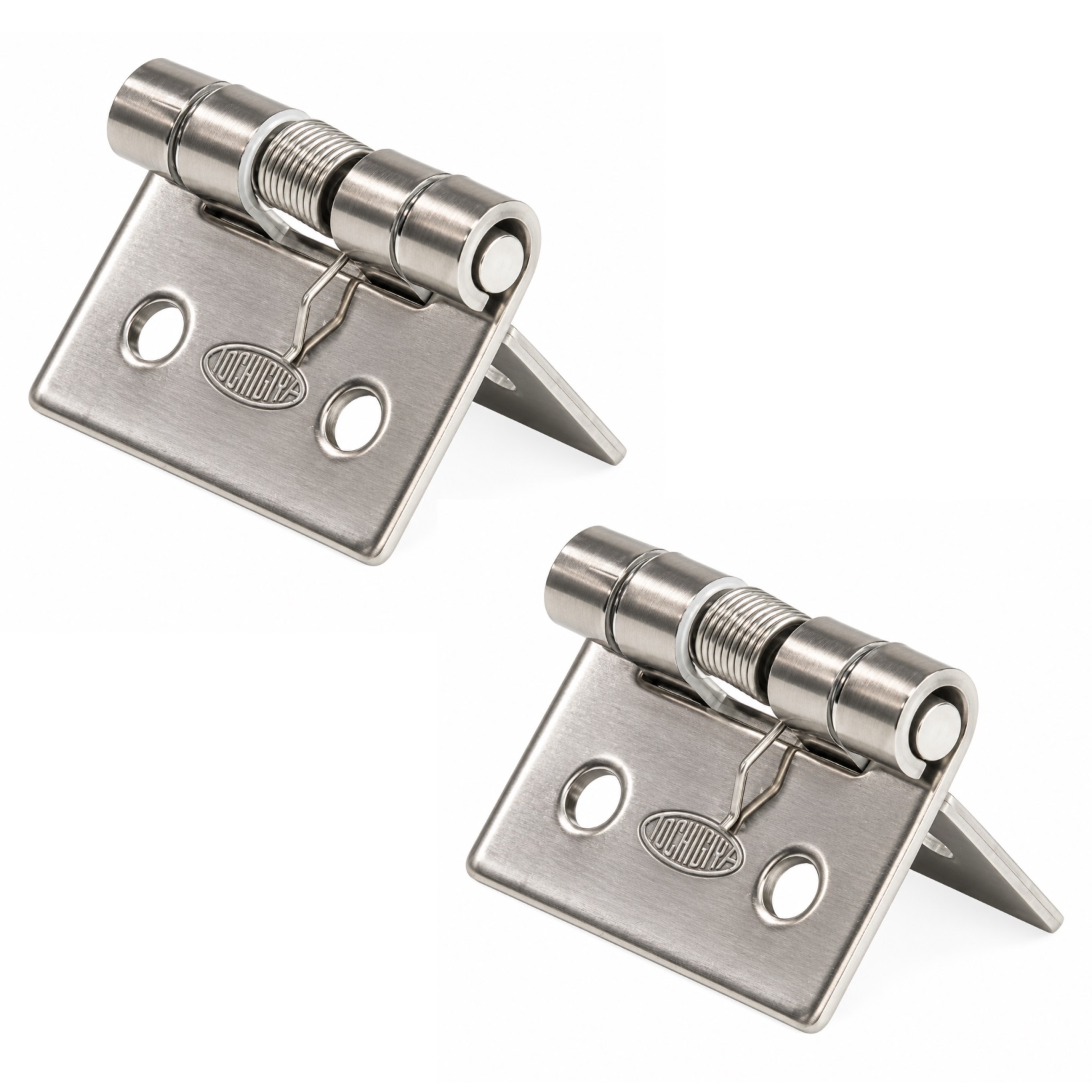

2 pièces de courroie à ressort de haute qualité, en acier inoxydable massif SUS304 (V2A ou 1.4301), surface : naturelle (non transformée), TH-61SUS-1, taille : 32 mm (1-17/64″)
Application:
Charnière robuste à ressort pour les volets d’équipement, portes de cartouche, couvercles et bien plus encore.
La charnière à ressort TH-61SUS-1-0.8 relie des portes, volets ou caches légers au boîtier correspondant tout en générant une force de ressort définie dans la direction d’ouverture.
Le ressort intégré dans la zone de la goupille de charnière soutient l’ouverture et garantit que le composant mobile se déplace dans la direction de la position ouverte.
Avec une force de ressort de référence de 3,9 N, la charnière à ressort TH-61SUS-1 est particulièrement adaptée aux volets moyens.
La taille compacte de 32 mm (1-17/64 ») x 25 mm (63/64 ») permet une utilisation même dans des espaces d’installation limités.
La construction entièrement SUS304 offre une bonne résistance à la corrosion, ce qui la rend adaptée à des applications d’ingénierie plus exigeantes.
Quatre trous de fixation permettent un montage vissé stable et facile à réaliser sur les boîtiers, dispositifs et caches.
Les sangles à ressort TH-61SUS-1 de haute qualité sont parfaites, entre autres, pour :
- Instruments de mesure
- Dispositifs d’exploitation
- Caches de machines
- Dispositifs de communication
- Équipements de bureau
- Volets de dispositif
- Portes d’enceinte
- Reprises
Détails techniques :
- Poids : 10 g (pour 2 pièces : 20 g)
- Taille : 32 mm (1-17/64″)
- Force de ressort. Position A : 0,8 N, Position B : 1,4 N, Position C : 1,9 N
- Installation facile, stable
- Force du ressort dans la direction d’ouverture
- Ressort intégré sur la goupille de charnière
- Entièrement fabriqué en acier inoxydable SUS304
- Conception résistante à la corrosion
- Dimensions compactes
- Quatre trous de fixation
- Adapté au montage vissé
- Position libre à 90°
- Conception conforme à RoHS
- Naturel (non transformé)
- Résistant aux intempéries, à la rouille ou à la corrosion
- Haute qualité de marque de TOCHIGIYA®
surface :
- Naturel (non transformé)
- La surface du matériau reste visible et n’est pas recouverte par un revêtement supplémentaire
Montage :
- L’attache se fait avec 4 vis à tête de plat de M2.5 à M3 (non incluses)
- La sangle à ressort TH-61SUS-1 possède quatre trous de fixation
- La charnière à ressort est d’abord positionnée à la position prévue entre la partie fixe du boîtier et la porte, le rabat ou le couvercle mobile
- La direction d’installation doit être choisie de manière à ce que la force du ressort agisse dans la direction d’ouverture souhaitée
- Les quatre trous de fixation sont ensuite alignés avec les points de fixation ou pré-percés en conséquence
- La charnière est ensuite fixée avec quatre vis à tête de cylindre ou à tête de cylindre appropriées
- Après le resserrement, le rabat doit être déplacé plusieurs fois pour contrôler la liberté de mouvement et la direction d’action du ressort
Les dimensions :
- Largeur totale : 32 mm (1-17/64″)
- Hauteur totale : 25 mm (63/64″)
- Épaisseur du matériau : 1,2 mm (3/64″)
- Espacement horizontal des trous : 20 mm (25/32″)
- Espacement des bords des trous de montage : 7/32″ (5,5 mm)
- Espacement vertical des trous : 14 mm (35/64″)
- Trous de montage : 4x ⌀3,2 mm (1/8″)

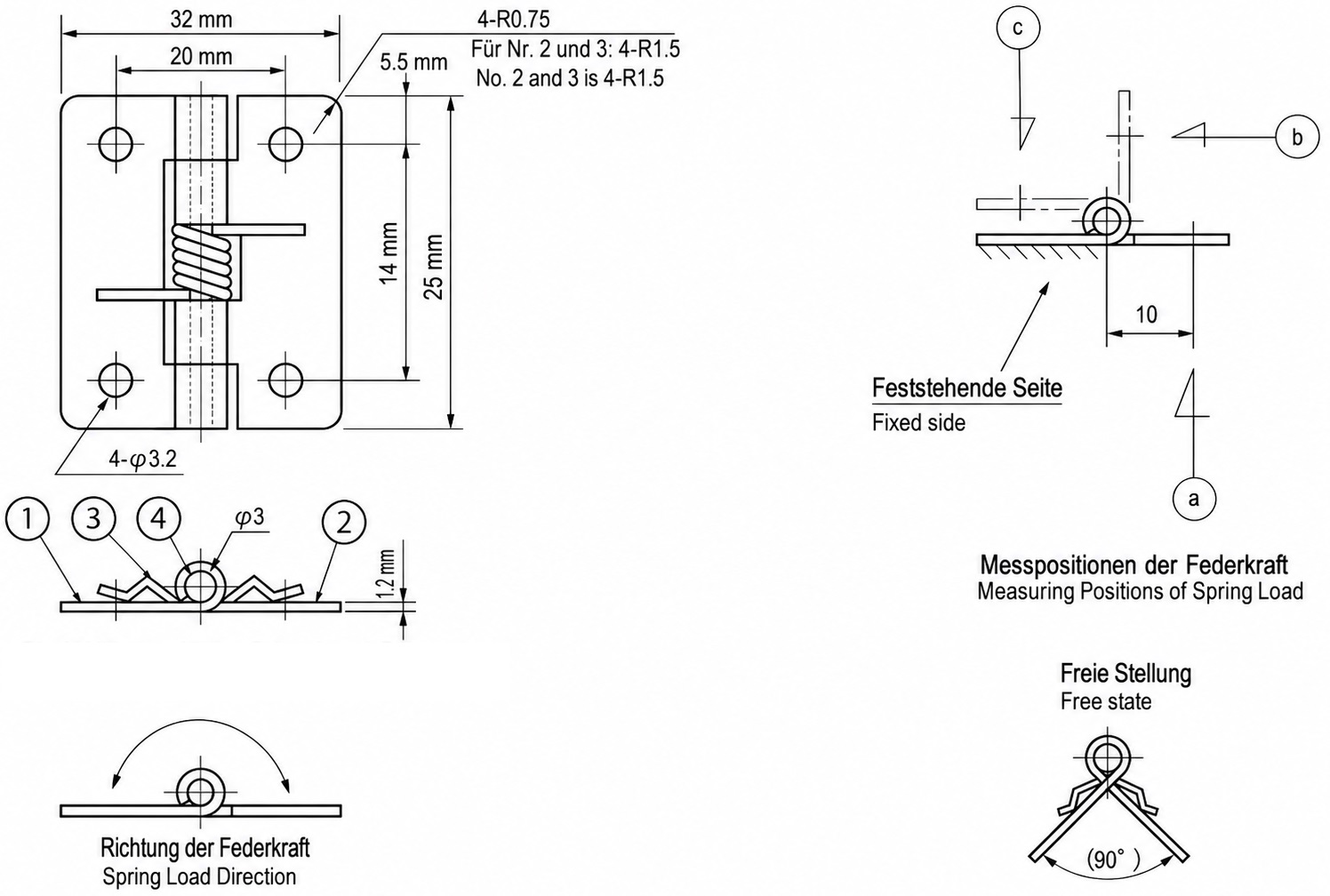

Pour plus de dimensions et de détails , voir le dessin technique.
Matériel:
- Les sangles à ressort TH-61SUS-1 sont fabriquées en acier inoxydable massif SUS304 (V2A ou 1.4301)
- L’acier inoxydable SUS304 se caractérise par sa grande résistance à la corrosion et sa durabilité, ce qui le rend idéal pour une utilisation dans des environnements exigeants
- De plus, il offre une interface attrayante, à la fois moderne et facile à entretenir
Inclus dans la livraison :
- Charnière à ressort en deux parties TH-61SUS-1 en acier inoxydable massif SUS304, naturel (non transformé), 32 mm (1-17/64″)
- Cet article n’inclut pas les vis de montage
Numéros d’article du fabricant :
- ID Article : TH-61SUS-1
Fabricant : TOCHIGIYA (Japon)
