Description
Ensemble de 2 charnières à friction de haute qualité (gauche + droite), couple : 4 N·m, fabriquées en acier inoxydable de haute qualité SUS430 (1.4016 ou X6Cr17), surface : polie brillante, HG-TB20 (HG-TB20L et HG-TB20R)
Application:

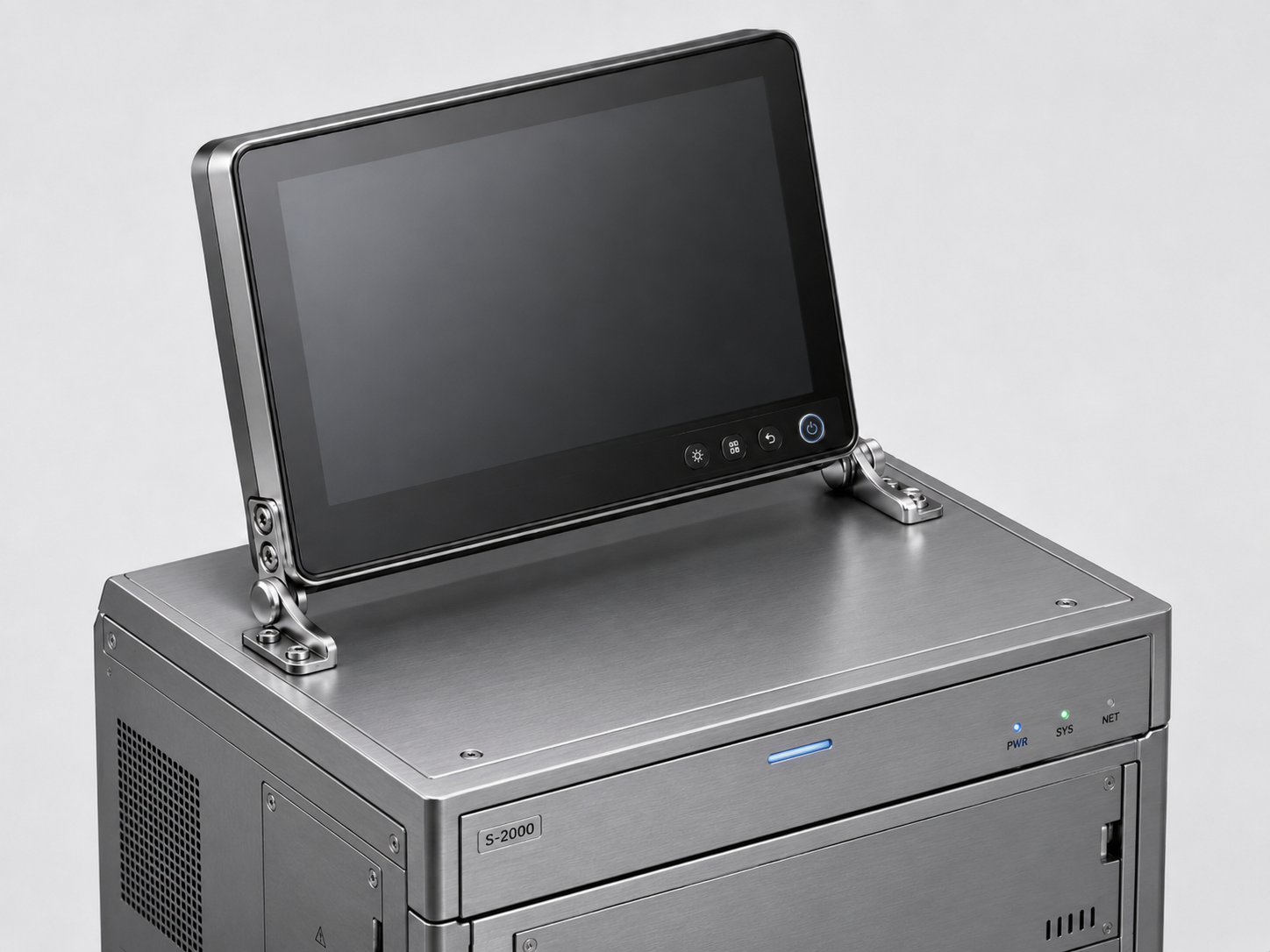

2 charnières à friction de haute qualité pour couvercles d’appareils, volets de meubles, boîtiers de moniteurs et bien plus encore.
Le jeu de charnières de couple HG-TB20 se compose d’une charnière gauche (HG-TB20L) et d’une charnière droite (HG-TB20R) pour un guide symétrique de volet monté horizontalement.
Chaque charnière génère un couple constant de 2 N·m, permettant au rabat d’être positionné en continu dans la plage de charge appropriée.
Ensemble, les deux charnières fournissent un couple total nominal de 4 N·m et répartissent la charge uniformément des deux côtés.
La fonction de butée libre maintient le couvercle, les écrans ou les volets de l’appareil à la position souhaitée sans détente supplémentaire.
Le design miroir gauche-droite assure une installation propre et un mouvement stable et contrôlé dans les deux sens de rotation.
La robuste structure en acier inoxydable SUS430 est particulièrement adaptée aux appareils électroménagers, au mobilier et aux installations techniques.
Les charnières à friction HG-TB20 de haute qualité sont parfaites pour, entre autres, :
- Montures LCD
- Caméras de surveillance
- Panneaux de contrôle
- Caches de machines
- Unités d’affichage
- Consoles
- Boîtiers techniques
- Couvercle de l’appareil
- Rabats de meubles
- Enceintes de moniteurs
Détails techniques :
- Couple : 4 N·m
- Poids : 64 g
- Taille : 52,5 mm (2-1/16″)

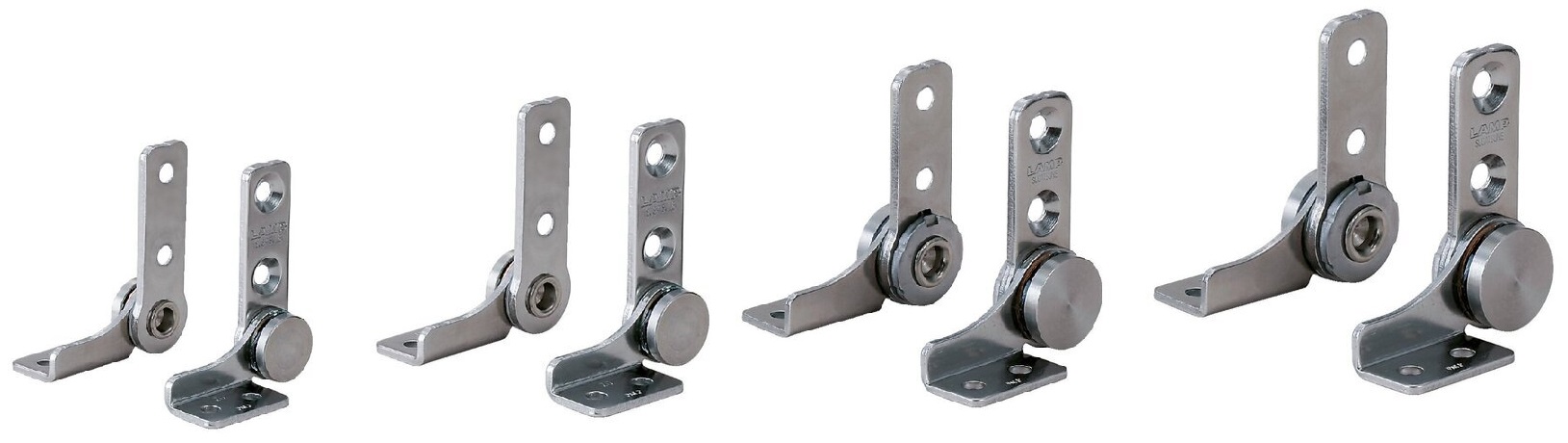

- Disponible en quatre niveaux de couple différents : 1,4 N·m (HG-TB7), 4 N·m (HG-TB20), 6 N·m (HG-TB30) et 9 N·m (HG-TB45)
- Installation facile, stable

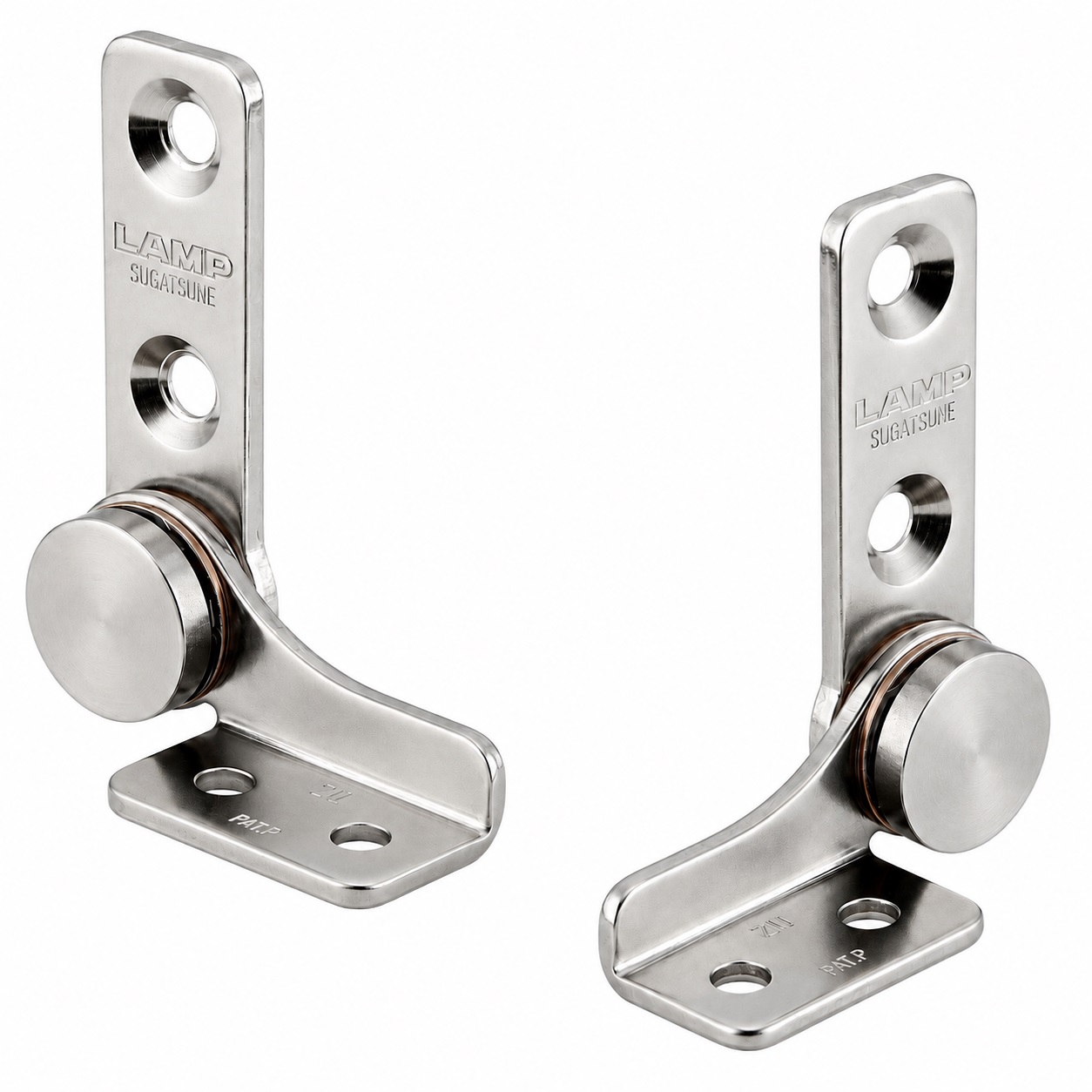

- Ensemble d’une charnière de couple gauche et d’une charnière droite
- HG-TB20L pour le côté gauche
- HG-TB20R pour le côté droit
- Couple constant dans les deux sens du mouvement
- Fonction d’arrêt libre sans pas
- Angle d’ouverture jusqu’à 360°
- Pour le montage horizontal
- Matériau principal : Acier inoxydable SUS430
- Température de fonctionnement de 0 °C à 40 °C
- Testé en interne avec 20 000 cycles d’ouverture et de fermeture
- Conception miroir gauche-droite
- Adapté aux applications techniques et industrielles
- Épaisseur du matériau: 2,5 mm (3/32 »)
- Brillant poli
- Résistant aux intempéries, à la rouille ou à la corrosion
- Haute qualité de marque de Sugatsune / LAMP®.
surface :
- Brillant poli
- Les surfaces brillantes et polies sur les accessoires et composants des meubles améliorent l’esthétique et leur confèrent une apparence élégante et de haute qualité
- De plus, la surface lisse facilite le nettoyage et réduit l’adhérence de la saleté et de la saleté
Montage :
- Premièrement, les positions de fixation sur le rabat et sur le corps ou le boîtier du dispositif doivent être marquées et pré-percées à l’aide du dessin dimensionnel technique
- La HG-TB20L est montée sur le côté gauche et la HG-TB20R sur le côté droit
- Les deux axes de charnière doivent être exactement à la même hauteur, alignés horizontalement et alignés l’un avec l’autre
- Pour la marge d’alignement requise, les trous de fixation doivent être légèrement excessifs selon les spécifications du fabricant avec une tolérance de C0,5
- Les pieds verticaux sont solidement fixés avec des vis enrobées M5 et les pieds horizontaux avec des vis à tête cylindrique ou à tête de cylindre M5
- Le volet doit alors être utilisé sur toute l’amplitude de mouvement et la position sûre dans différentes positions d’ouverture doit être vérifiée
Les dimensions :
- Les mesures s’appliquent aux charnières gauche et droite ; Les deux versions sont des images miroir
- Hauteur de couple de la charnière : 52,5 mm (2-1/16″)
- Profondeur : 42,5 mm (1-43/64″)
- Largeur : 19 mm (3/4″)

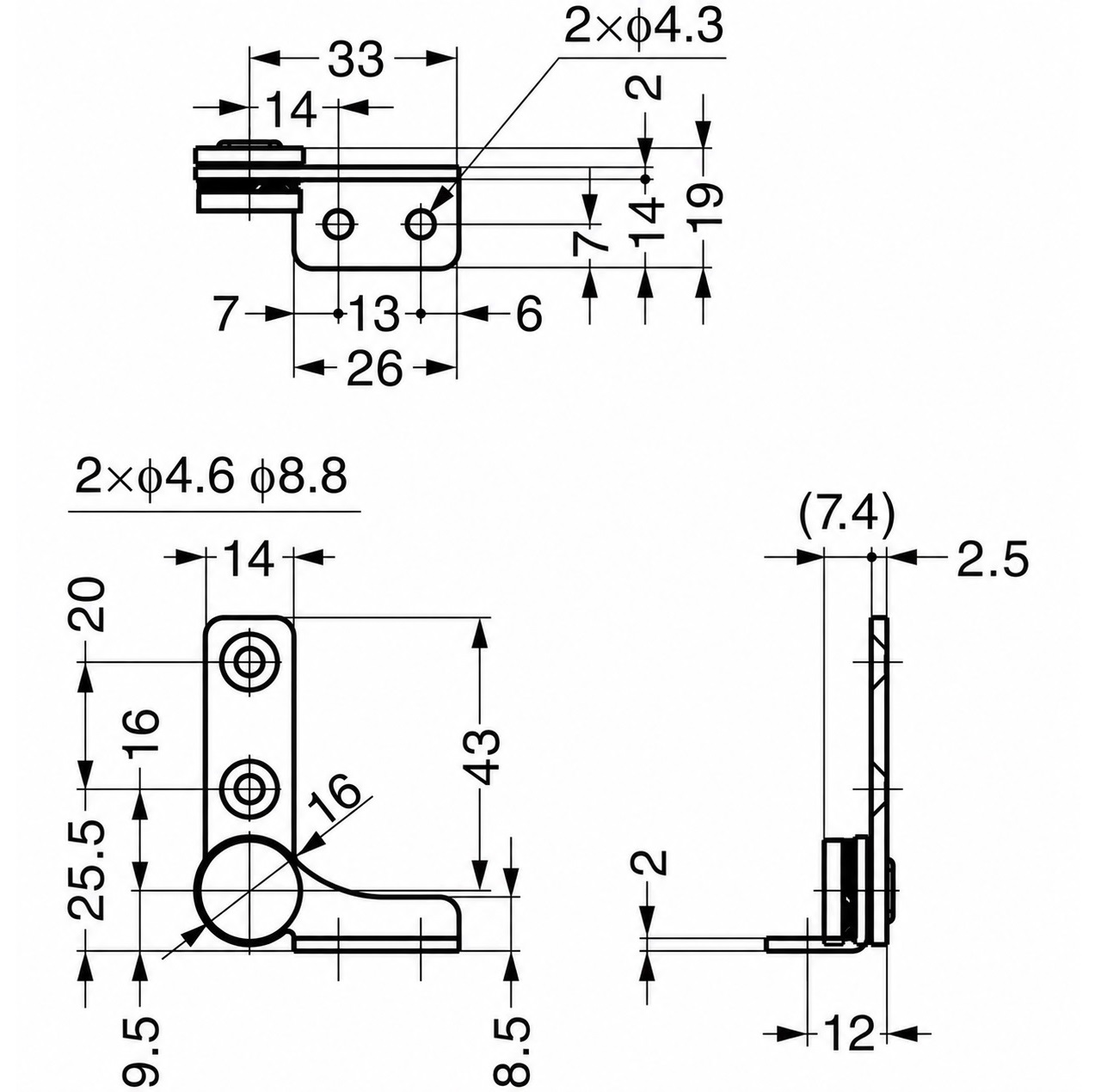

Pour plus de dimensions et de détails , voir le dessin technique.
Matériel:
- Les charnières à friction HG-TB20 sont fabriquées en acier inoxydable SUS430 de haute qualité (1.4016 ou X6Cr17)
- L’acier inoxydable SUS430 (1.4016) offre une solide résistance à la corrosion pour les intérieurs secs à modérément humides, ce qui en fait un choix idéal pour le mobilier et la quincaillerie industrielle sans exposition au chlorure
- Il est ferromagnétique et donc idéal pour les loquets magnétiques, les mécanismes de verrouillage et les contre-plaques
Inclus dans la livraison :
- 1 jeu de charnières de couple HG-TB20 (HG-TB20L et HG-TB20R) fabriquées en acier inoxydable de haute qualité SUS430, polies jusqu’à une finition brillante
- Cet article n’inclut pas les vis de montage
Regardez la vidéo du produit :
Numéros d’article du fabricant :
- ID de l’article : HG-TB20L et HG-TB20R (alternativement : 170-012-414 et 170-012-413)
- Numéro d’article : HG-TB20
- Numéro GTIN (EAN, UPC) : 4510932004091 et 4510932004084
Fabricant : Sugatsune / LAMP® (Japon)
