Description

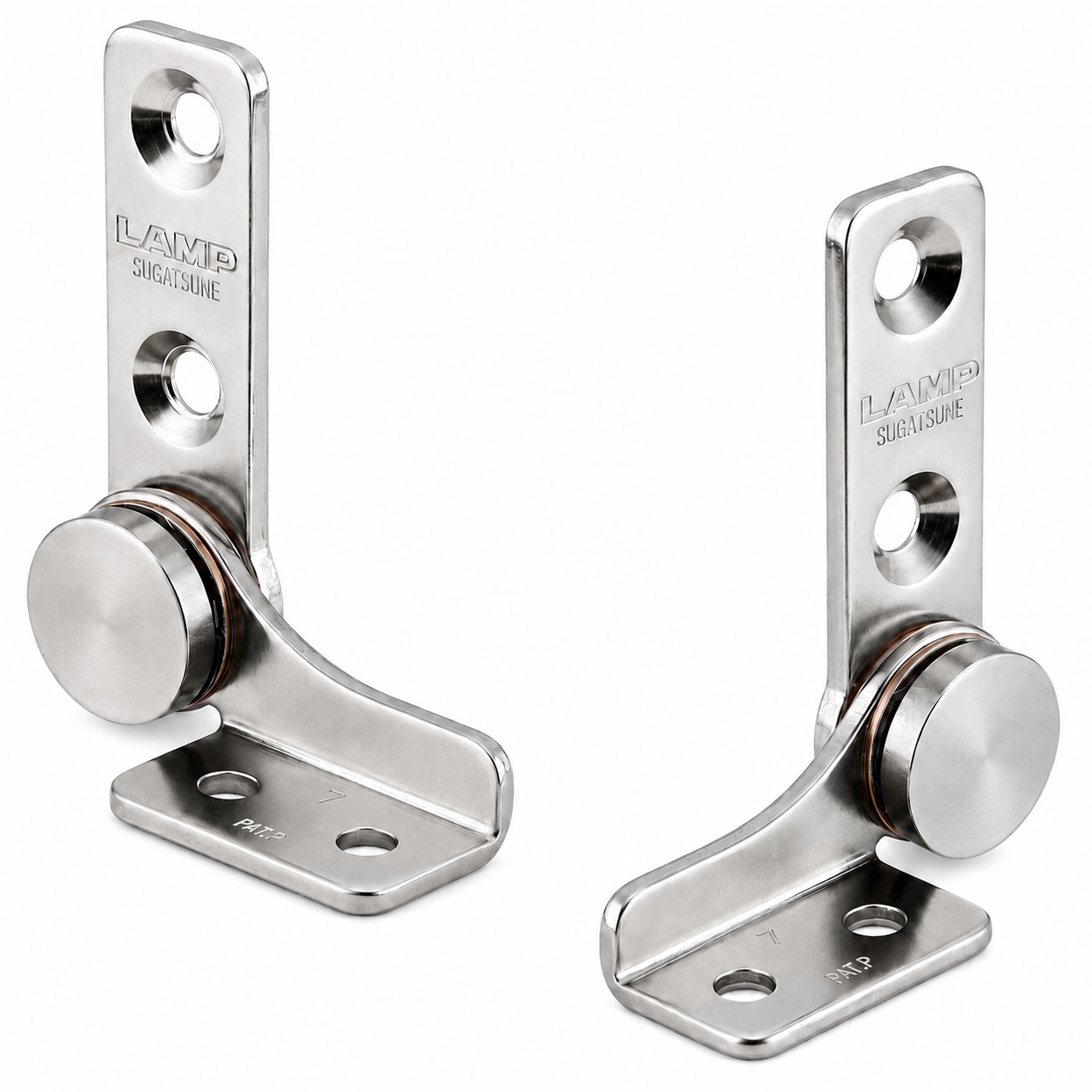

Ensemble de 2 charnières à friction de haute qualité (gauche + droite), couple : 1,4 N·m, fabriquées en acier inoxydable de haute qualité SUS430 (1.4016 ou X6Cr17), surface : polie brillante, HG-TB7 (HG-TB7L et HG-TB7R)

Application:

2 charnières à friction de haute qualité pour couvercles d’appareils, volets de meubles, boîtiers de moniteurs et bien plus encore.

Le jeu de charnières de couple HG-TB7 se compose d’une charnière gauche (HG-TB7L) et d’une droite (HG-TB7R) pour un guide symétrique monté horizontalement.



Chaque charnière génère un couple constant de 0,7 N·m, permettant de positionner le rabat en continu dans la plage de charge appropriée.

Ensemble, les deux charnières fournissent un couple total nominal de 1,4 N·m et répartissent la charge uniformément des deux côtés.



La fonction de butée libre maintient le couvercle, les écrans ou les volets de l’appareil à la position souhaitée sans détente supplémentaire.

Le design miroir gauche-droite assure une installation propre et un mouvement stable et contrôlé dans les deux sens de rotation.



La robuste structure en acier inoxydable SUS430 est particulièrement adaptée aux appareils électroménagers, au mobilier et aux installations techniques.

Les charnières à friction de haute qualité HG-TB7 sont parfaites, entre autres, pour :

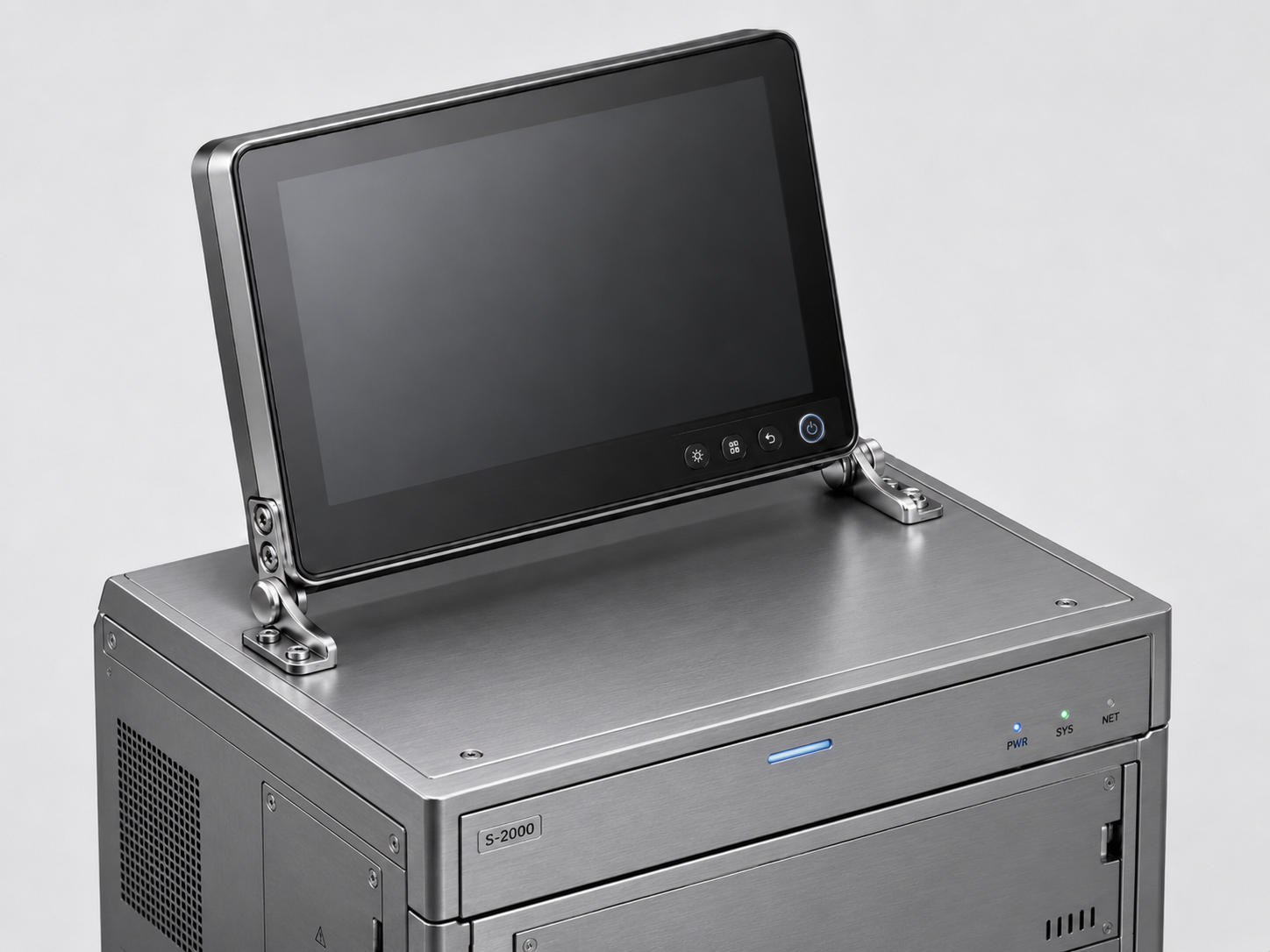

• Montures LCD
• Caméras de surveillance
• Panneaux de contrôle
• Caches de machines
• Unités d’affichage
• Consoles
• Boîtiers techniques
• Couvercle de l’appareil
• Rabats de meubles
• Enceintes de moniteurs

Détails techniques :

• Couple : 1,4 N·m
• Poids: 62 g
• Taille : 52,5 mm (2-1/16″)

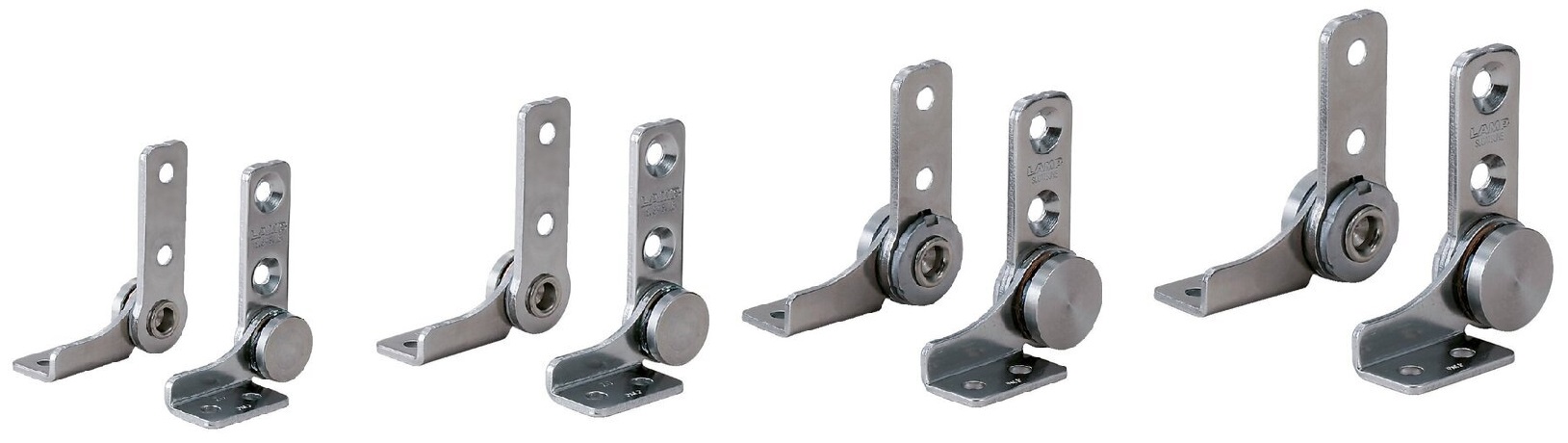

• Disponible en quatre niveaux de couple différents : 1,4 N·m (HG-TB7), 4 N·m (HG-TB20), 6 N·m (HG-TB30) et 9 N·m (HG-TB45)
• Installation facile, stable
• Ensemble d’une charnière de couple gauche et d’une charnière droite
• HG-TB7L pour le côté gauche
• HG-TB7R pour le côté droit
• Couple constant dans les deux sens du mouvement
• Fonction d’arrêt libre sans pas
• Angle d’ouverture jusqu’à 360°
• Pour le montage horizontal
• Matériau principal : Acier inoxydable SUS430
• Température de fonctionnement de 0 °C à 40 °C
• Testé en interne avec 20 000 cycles d’ouverture et de fermeture
• Conception miroir gauche-droite
• Adapté aux applications techniques et industrielles
• Épaisseur du matériau: 2,5 mm (3/32 »)
• Brillant poli
• Résistant aux intempéries, à la rouille ou à la corrosion
• Haute qualité de marque de Sugatsune / LAMP®.

surface :

• Brillant poli
• Les surfaces brillantes et polies sur les accessoires et composants des meubles améliorent l’esthétique et leur confèrent une apparence élégante et de haute qualité
• De plus, la surface lisse facilite le nettoyage et réduit l’adhérence de la saleté et de la saleté

Montage :

• Premièrement, les positions de fixation sur le rabat et sur le corps ou le boîtier du dispositif doivent être marquées et pré-percées à l’aide du dessin dimensionnel technique
• Le HG-TB7L est monté sur le côté gauche et le HG-TB7R sur le côté droit
• Les deux axes de charnière doivent être exactement à la même hauteur, alignés horizontalement et alignés l’un avec l’autre
• Pour la marge d’alignement requise, les trous de fixation doivent être légèrement excessifs selon les spécifications du fabricant avec une tolérance de C0,5
• Les pieds verticaux sont solidement fixés avec des vis enrobées M5 et les pieds horizontaux avec des vis à tête cylindrique ou à tête de cylindre M5
• Le volet doit alors être utilisé sur toute l’amplitude de mouvement et la position sûre dans différentes positions d’ouverture doit être vérifiée

Les dimensions :

• Les mesures s’appliquent aux charnières gauche et droite ; Les deux versions sont des images miroir
• Hauteur de couple de la charnière : 52,5 mm (2-1/16″)
• Profondeur : 42,5 mm (1-43/64″)
• Largeur : 19 mm (3/4″)

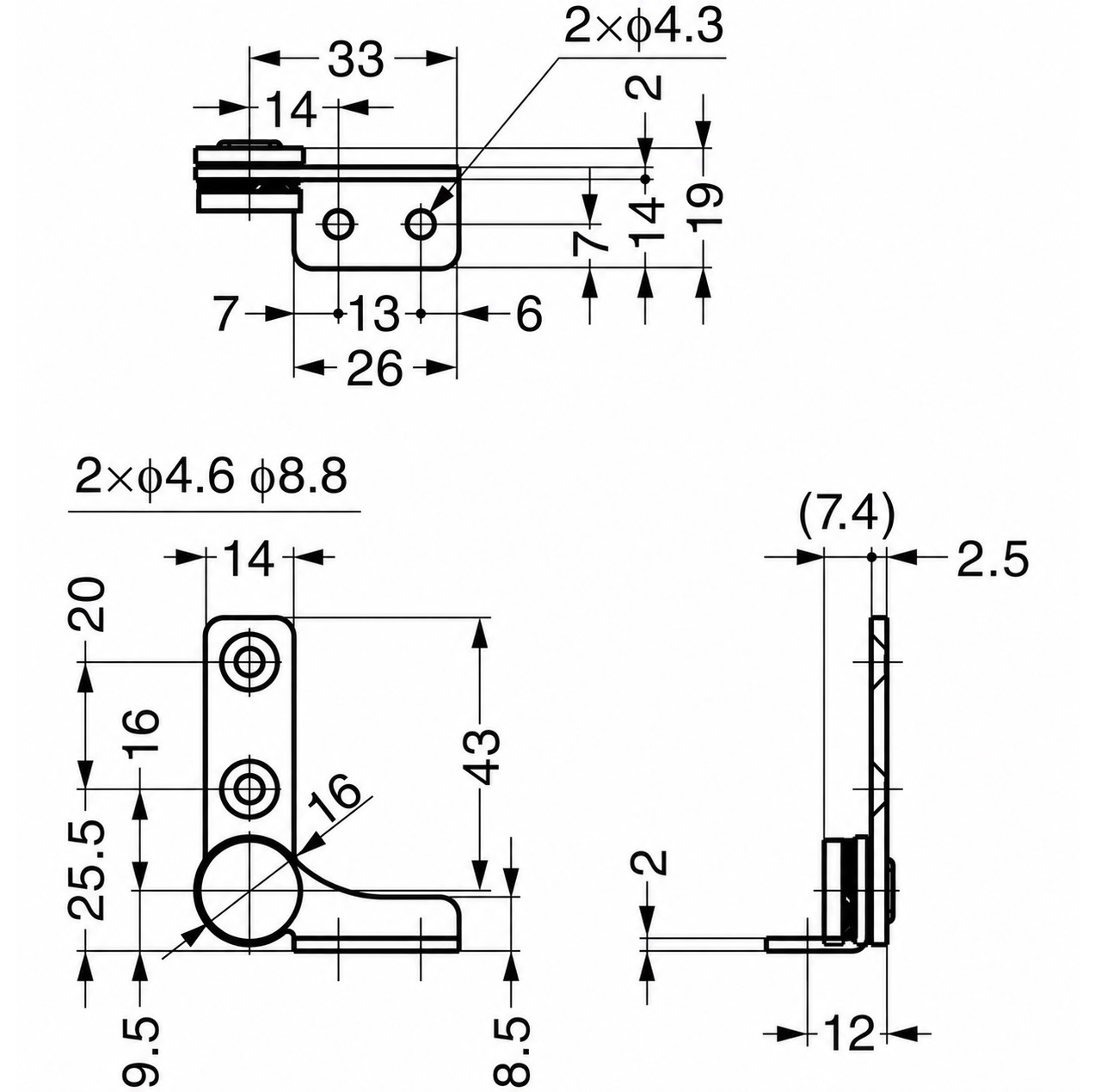

Pour plus de dimensions et de détails , voir le dessin technique.

Matériel:

• Les charnières à friction HG-TB7 sont fabriquées en acier inoxydable SUS430 de haute qualité (1.4016 ou X6Cr17)
• L’acier inoxydable SUS430 (1.4016) offre une solide résistance à la corrosion pour les intérieurs secs à modérément humides, ce qui en fait un choix idéal pour le mobilier et la quincaillerie industrielle sans exposition au chlorure
• Il est ferromagnétique et donc idéal pour les loquets magnétiques, les mécanismes de verrouillage et les contre-plaques

Inclus dans la livraison :

• 1 jeu de charnières de couple HG-TB7 (HG-TB7L et HG-TB7R) en acier inoxydable de haute qualité SUS430, polies jusqu’à une finition brillante
• Cet article n’inclut pas les vis de montage

Regardez la vidéo du produit :

Numéros d’article du fabricant :

• ID de l’article : HG-TB7L et HG-TB7R (alternativement : 170-022-143 et 170-022-142)
• Numéro d’article : HG-TB7
• Numéro GTIN (EAN, UPC) : 4510932022965 et 4510932022958

Fabricant : Sugatsune / LAMP® (Japon)
