Description

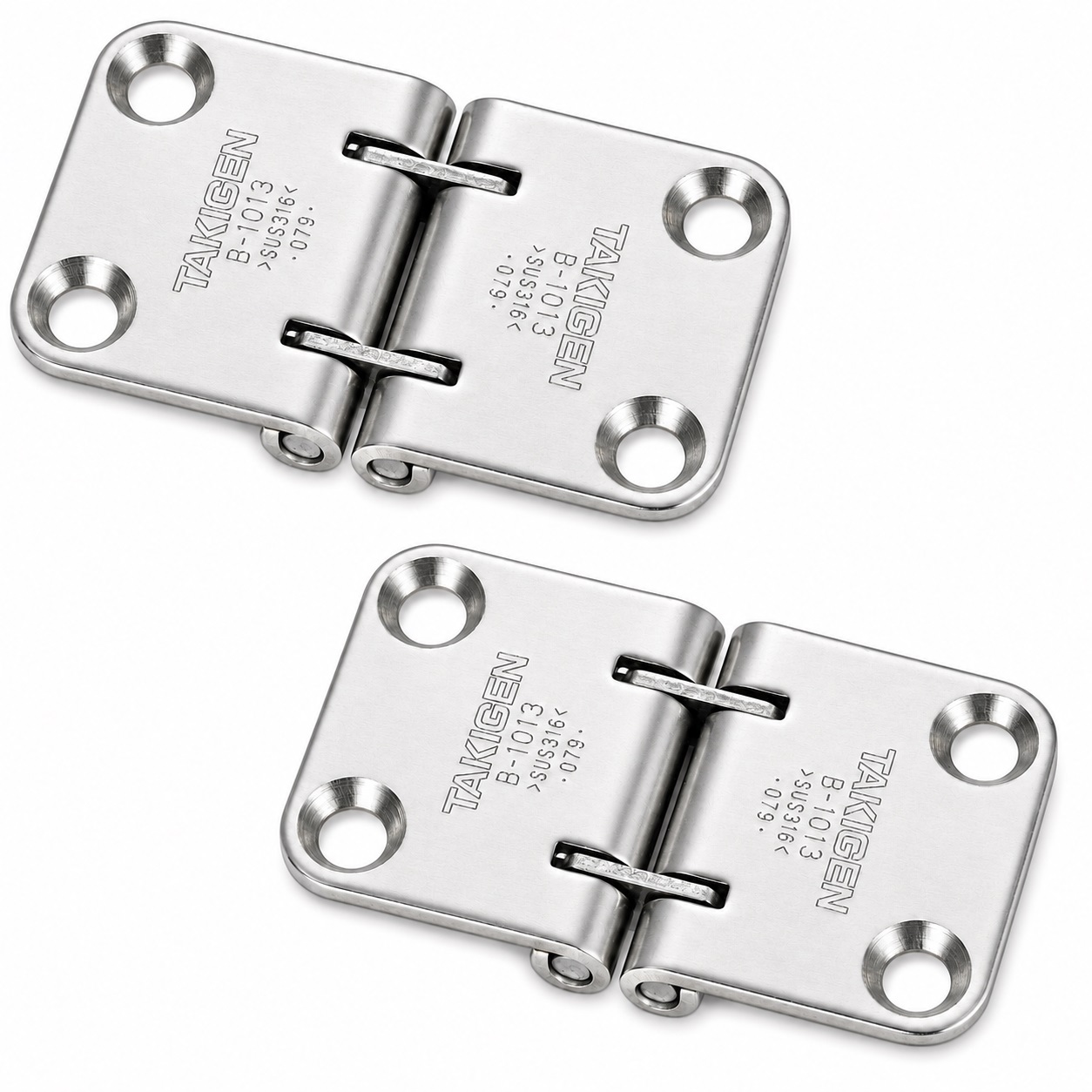

Charnière de trappe de haute qualité en 2 pièces, fabriquée en acier inoxydable de haute qualité SUS316 (1.4401 ou V4A), surface : polie brillante, B-1013 (13343), taille : 70 mm (2-3/4″)
Application:
Charnière marine robuste pour les trappes des navires, les trappes de pont, les volets de plancher, les trappes de maintenance et bien plus encore.
La charnière marine B-1013 (13343) est utilisée pour la connexion mobile des écoutilles, des rabats et des couvercles, notamment en construction navale et dans les zones à risque de corrosion.

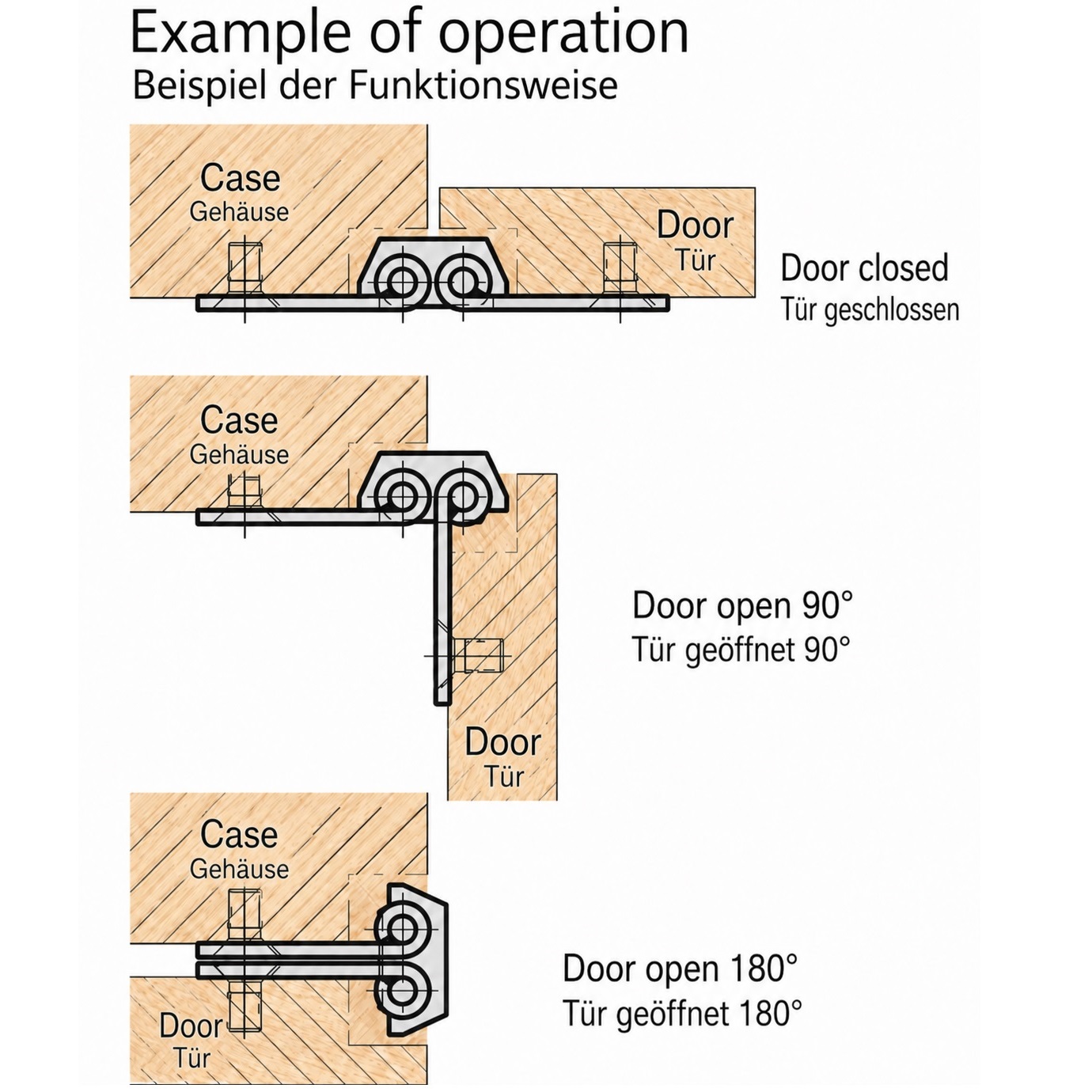

En raison de sa conception avec deux axes de rotation, la charnière permet un grand angle d’ouverture allant jusqu’à 180°.
La géométrie spéciale du joint garantit que le rabat peut se déplacer de manière contrôlée autour du bord adjacent lorsqu’il est ouvert.
L’acier inoxydable robuste SUS316 offre une très bonne résistance à la corrosion et est donc particulièrement adapté aux applications en conditions humides et salines.
Le design plat avec seulement quelques parties saillantes réduit les protubérances gênantes et permet également une utilisation sur des volets au sol.
Les quatre trous en coulée permettent un boulonnage stable au rabat et au châssis, faisant du B-1013 une solution robuste pour les applications exigeantes de volets et de trappes.
Les charnières marines de haute qualité B-1013 sont parfaites, entre autres, pour :
- Capots de couverture
- Volets de carénage
- Trappes de vaisseaux
- Trappes de pont
- Volets inférieurs
- Trappes de maintenance
Détails techniques :
- Poids : 70 g (pour 2 pièces : 140 g)
- Taille : 70 mm (2-3/4″)
- Installation facile, stable
- Conception de joint à deux axes
- Angle de faisceau jusqu’à 180°
- Fabriqué en acier inoxydable SUS316 résistant à la corrosion
- Particulièrement adapté au secteur maritime
- Conception plate et compacte
- Seulement de petites protubérances à la surface
- Conçu pour les vis à contre-fraise M5
- Peut être utilisé pour la droite et la gauche
- Brillant poli
- Résistant aux intempéries, à la rouille ou à la corrosion
- Haute qualité de marque de TAKIGEN®
surface :
- Brillant poli
- Les surfaces brillantes et polies sur les accessoires et composants des meubles améliorent l’esthétique et leur confèrent une apparence élégante et de haute qualité
- De plus, la surface lisse facilite le nettoyage et réduit l’adhérence de la saleté et de la saleté
Montage :
- La fixation se fait avec 4 vis M5 à vis-abriée (non incluses)
- La charnière de la trappe B-1013 (13343) possède quatre trous de fixation avec fraise
- Tout d’abord, il faut déterminer la position de la charnière à deux axes sur le rabat et le cadre, et les quatre trous de montage doivent être préparés selon le motif des trous
- L’espacement des trous est de 2-13/64 » (56 mm) horizontalement et de 1-1/32 » (26 mm) verticalement
- La charnière est alors positionnée de manière à ce que les deux axes articulés puissent bouger librement et que le rabat ne percute pas le cadre lors de l’ouverture
- La charnière marine B-1013 est ensuite fixée avec quatre vis M5 à écartée
- La longueur de la vis doit être choisie en fonction de l’épaisseur du matériau du rabat ou du cadre
- Enfin, le rabat doit être déplacé à 180° sur toute la zone d’ouverture et vérifié pour assurer son fonctionnement gratuit et sans stress
Les dimensions :
- Largeur totale : 70 mm (2-3/4″)
- Hauteur totale : 40 mm (1-37/64″)
- Épaisseur de la plaque : 4 mm (5/32″)
- Espacement horizontal des trous : 56 mm (2-13/64″)
- Espacement vertical des trous : 26 mm (1-1/32″)
- Trous de montage : 4 x ⌀6,5 mm
- Abaissement des trous de fixation : ⌀10 mm (25/64″)

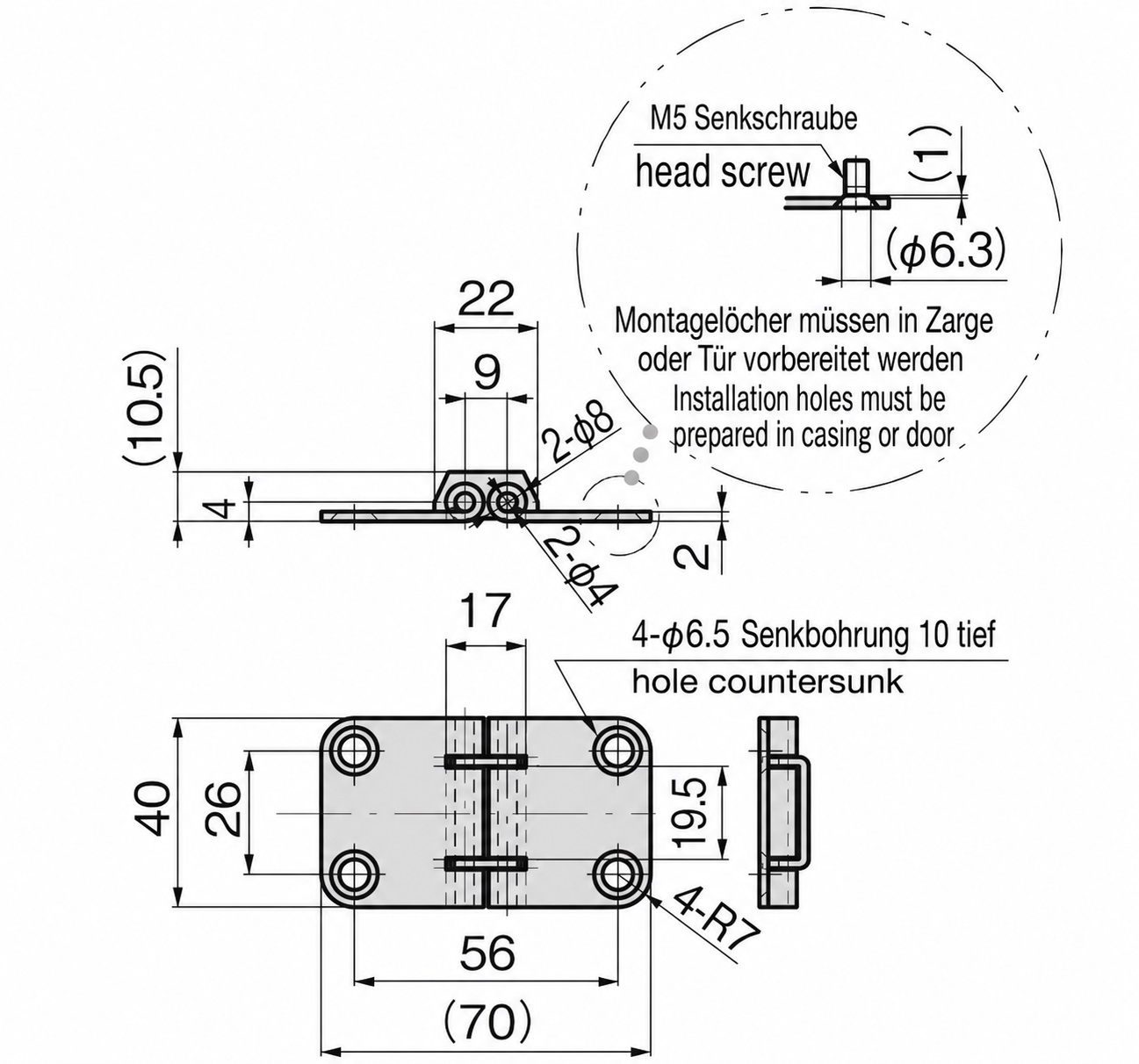

Pour plus de dimensions et de détails , voir le dessin technique.
Matériel:
- Les charnières marines B-1013 sont fabriquées en acier inoxydable de haute qualité SUS316 (1.4401 ou V4A)
- L’acier inoxydable SUS316 (également connu sous le nom de V4A) est un acier inoxydable avec une excellente résistance à la corrosion
- En raison de leur résistance aux substances contenant du chlore, les raccords en acier inoxydable SUS316 sont utilisés pour une utilisation près de la côte et sont expressément recommandés
Inclus dans la livraison :
- Charnière marine B-1013 (13343) en deux pièces fabriquée en acier inoxydable de haute qualité SUS316, poli brillant, 70 mm (2-3/4″)
- Cet article n’inclut pas les vis de montage
Numéros d’article du fabricant :
- ID de l’article : 13343
- Numéro d’article : B-1013
Fabricant : TAKIGEN (Japon)
