Description
Table à détacher de haute qualité, fabriquée en alliage d’aluminium robuste, surface : aspect acier inoxydable, anodisé, 2046369, longueur d’extension : 750 mm (29-17/32″), capacité de charge : 60 kg (132 lbs)
Application:

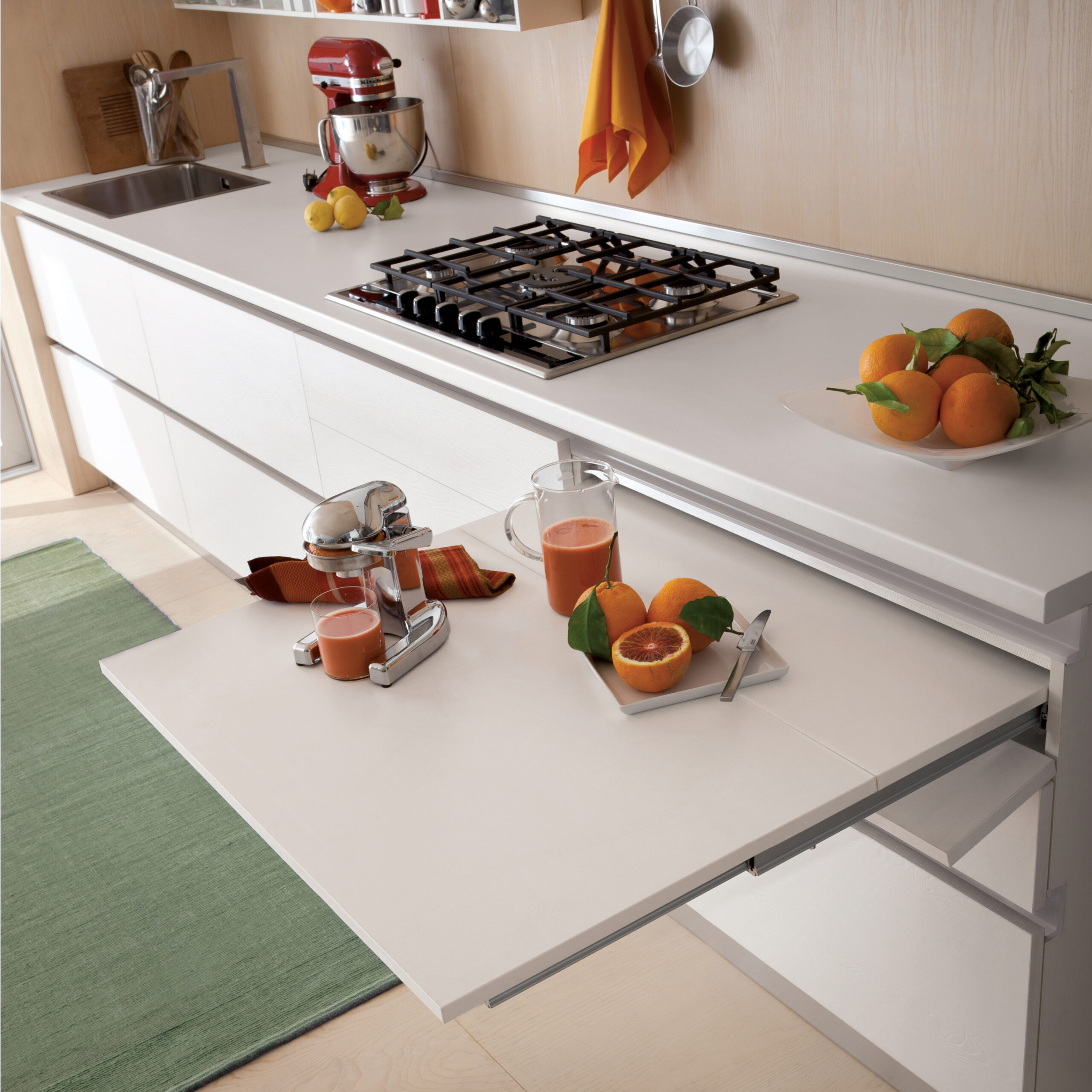

Table extensible robuste pour armoires de cuisine, meubles de base, meubles de cuisine, tables extensibles, tables pliantes et bien plus encore.
Le dispositif de table escamotable permet 2046369 une table ou un plan de travail à retirer puis articuler, dissimulé dans un cadre de meuble pour économiser de l’espace.
Avec une longueur de 750 mm (29-17/32″), le système crée une grande surface utile supplémentaire lorsque nécessaire et reste presque complètement caché dans le mobilier lorsqu’il est fermé.
Il convient aux largeurs de caisse allant de 300 mm (11-13/16 ») à 1200 mm (47-1/4 ») avec une profondeur d’installation minimale de 545 mm (21-29/64 ») et peut donc être utilisé de manière flexible dans le mobilier de cuisine et de salon.
La capacité de charge allant jusqu’à 60 kg permet une utilisation stable comme surface de restauration, de travail ou de stockage.
Un verrou, lorsqu’il est étendu, empêche toute insertion involontaire et augmente la sécurité lors de l’utilisation.

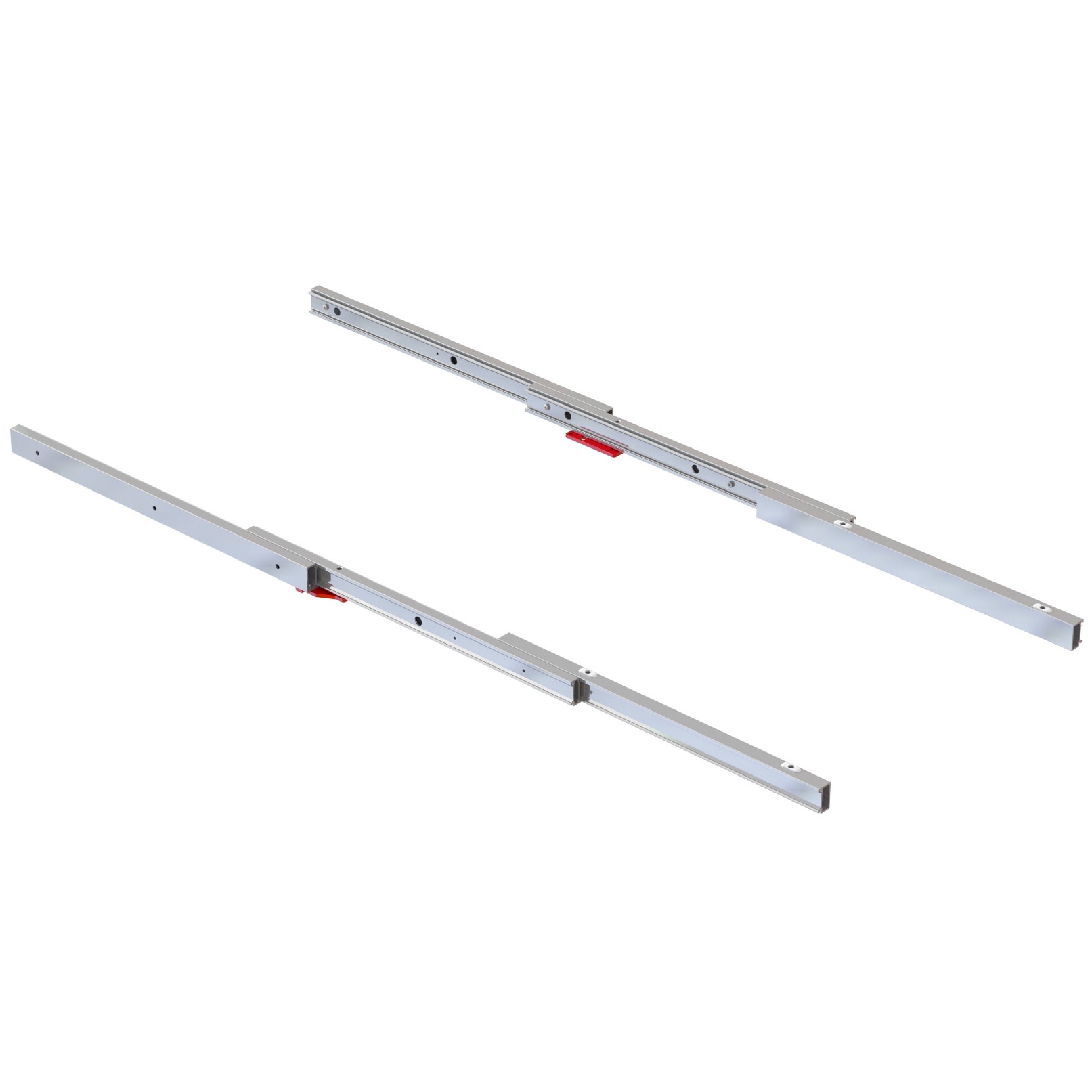

Les profils guides en aluminium anodisé extrudé de couleur acier inoxydable combinent un faible poids mort, une résistance à la corrosion et un aspect de haute qualité.
Les 2046369 de table de haute qualité sont parfaites pour, entre autres, :
- Tables du petit-déjeuner
- Tables à manger
- Surfaces de travail supplémentaires
- Bureaux
- Petites cuisines
- Meubles de salon
- Mobilier de bureau à domicile
- Armoires de cuisine
- Armoires de cuisine
- Meubles de cuisine
- Tables extensibles
- Tables pliantes
Détails techniques :
- Poids : 3000 g
- Capacité de charge : 60 kg (132 lbs)
- Longueur du tiroir : 750 mm (29-17/32″)
- Installation facile, stable
- Pour des largeurs de modules allant de 300 mm (11-13/16 ») à 1200 mm (47-1/4 »)
- Profondeur minimale d’installation : 545 mm (21-29/64″)
- Hauteur minimale d’installation : 110 mm (4-21/64″)
- Peut être intégré à la carrosserie du meuble pour économiser de l’espace
- Surface de table extensible et articulée
- Verrouillage de sécurité lorsqu’il est étendu
- Protection contre l’insertion non intentionnelle
- Profils guides en aluminium extrudé
- Adapté au mobilier de cuisine et de maison
- Particulièrement adapté aux petites pièces
- Les plateaux de table peuvent être adaptés individuellement à la largeur de la carcasse
- Les plateaux de table ne font pas partie du système matériel
- Modèle n° : Coktail Reverse H35
- Aspect acier inoxydable, anodisé
- Alliage d’aluminium, robuste
- Haute qualité de marque d’UMAXO®
surface :
- Aspect acier inoxydable, anodisé
Montage :
- La fixation est faite avec 6 vis à inserts filetés M6 x 12 mm et 4x M6 x 45 mm, ainsi que 10 vis à inserts filetées M6 (non incluses)
- Trous de montage dans le bois à préparer : 10 trous d’une profondeur de ⌀�8 mm et 13 mm pour les inserts filetés M6, dont six pour la fixation dans le corps et quatre pour la plaque extraitoire
- Premièrement, le corps du mobilier doit être préparé avec une largeur de 300 à 1 200 mm, une profondeur d’installation d’au moins 545 mm et une hauteur libre d’au moins 110 mm
- Ensuite, les plateaux doivent être découpés selon la largeur du module L et les trous de fixation doivent être réalisés selon le schéma de perçage spécifié
- Les inserts filetés M6 sont insérés dans les trous de ⌀�8 x 13 mm
- Les guides gauche et droit sont ensuite fixés au corps avec les vis M6 x 12 mm fournies
- La plaque de retrait est fixée au mécanisme de guidage avec les vis M6 x 45 mm fournies, puis reliée à la plaque articulée

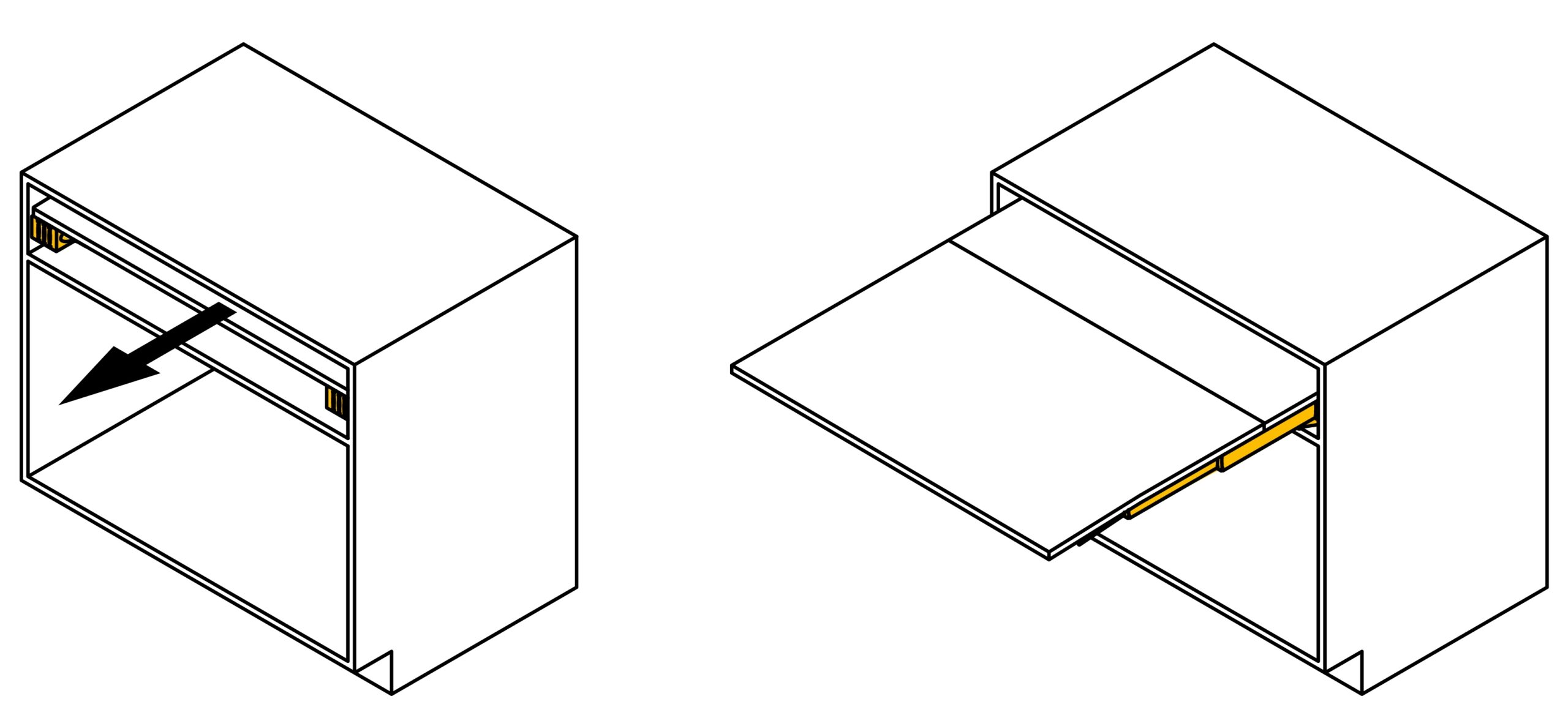

- Enfin, le détachable de la table est complètement retiré, la plaque articulée est dépliée et la bonne fonction du système de verrouillage est vérifiée (pour plus de détails, voir le plan d’assemblage)

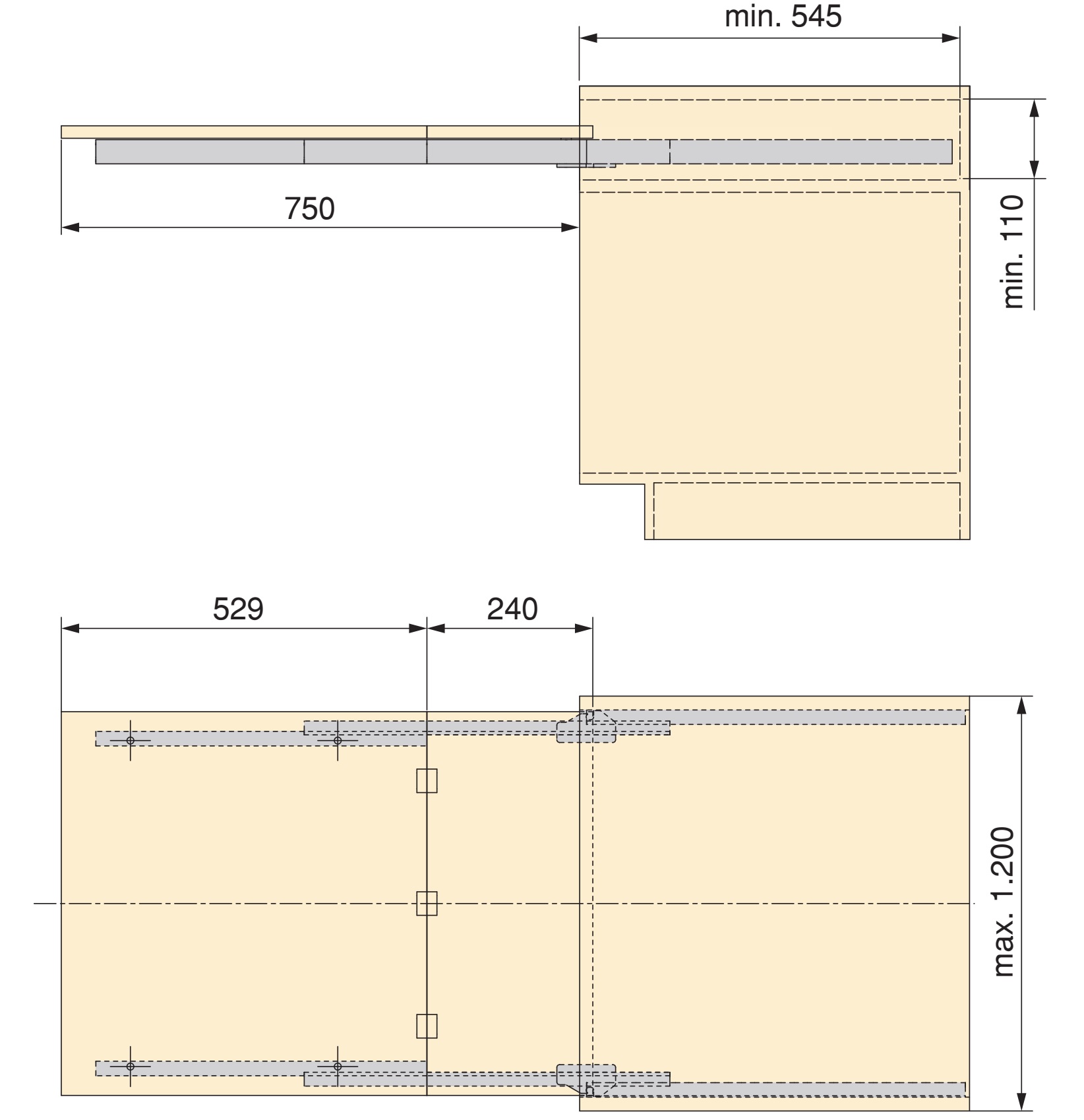

Les dimensions :
- Longueur du tiroir : 750 mm (29-17/32″)
- Largeur du module : 300 à 1 200 mm (11-13/16 » à 47-1/4 »)
- Profondeur minimale d’installation : 545 mm (21-15/32″)
- Hauteur minimale d’installation : 110 mm (4-11/32″)
- Hauteur minimale dans la zone de guidage : 35 mm (1-3/8″)
- Profondeur de la grande plaque d’extension B : 529 mm (20-13/16″)
- Profondeur de la plaque pliante C : 240 mm (9-7/16″)
- Largeur de la plaque d’extension B : L – 5 mm
- Largeur de la plaque pliante C : L – 5 mm
- Dimension L : largeur du module, maximum 1 200 mm (47-1/4″)
- Trous pour inserts filetés M6 : ⌀5/16 » x 1/2 » (⌀8 mm x 13 mm) de profondeur
- Largeur du trou fendu : 11 mm (7/16″)
- Longueur du trou allongé : 34 mm (1-11/32″)
- Distance entre le trou et le bord : 14,5 mm (9/16″)
- Épaisseur du matériau dans la zone du trou fendu montrée : 2,5 mm (3/32″)
- Plaque d’extension de distance de forage : 300 mm (11-13/16″)
- Distance du bord de la plaque d’extension : 100 mm (3-15/16″)
- Distance de tranchant sur la plaque articulée : 38,5 mm (1-17/32″)
- Premier point de forage de la carrosserie : 60 mm (2-3/8″)
- Distances supplémentaires de forage de caisse : 214,5 mm (8-7/16 ») et 214,5 mm (8-7/16 »)
- Mesure de la position de forage sur la plaque B : L – 88,5 mm
- Mesure de la position de forage sur la plaque C : L – 51,5 mm
Pour plus de dimensions et de détails , voir le dessin technique.
Matériel:
- Les 2046369 détachables de table sont fabriqués en alliage d’aluminium robuste (aluminium)
- L’alliage d’aluminium offre une excellente résistance à la corrosion et une excellente durabilité, ce qui en fait un choix idéal pour la quincaillerie de mobilier
- Il est aussi léger mais robuste, ce qui le rend plus facile à manipuler et à installer sans sacrifier la stabilité
Inclus dans la livraison :
- 1 pièce 2046369 table à détacher en alliage d’aluminium robuste, aspect acier inoxydable, anodisé, 750 mm (29-17/32″)
- Cet article n’inclut pas les vis de montage
Informations complémentaires:
Numéros d’article du fabricant :
- ID Article : 2046369
- Numéro GTIN (EAN, UPC) : 1111
Fabricant : EMUCA
