Description

Charnière robuste de haute qualité en 2 pièces, en acier inoxydable massif SUS304 (V2A ou 1.4301), surface : polie brillante, B-1004-2-R (10566), hauteur : 64 mm (2-33/64″), version : droite, capacité de charge : 10 kg (23 lbs)

Application:

Charnière robuste pour portes, trappes de maintenance et bien plus encore.

Version : exact. Pour les portes et rabats à charnière droite.

La charnière de levage B-1004-2-R (10566) relie portes ou volets à un boîtier de manière amovible.

En soulevant, la partie mobile peut être séparée de la partie de charnière fixée en permanence sans desserrer les vis de fixation.

Le matériau SUS304 et la surface polie au miroir offrent une forte résistance à la corrosion pour les applications en cuisine, en mer et en extérieur.

Six trous en coulée permettent une fixation affleurante et à faible interférence avec des vis M3 à détambour.

Lorsqu’on utilise deux charnières verticalement, TAKIGEN cite une masse de porte de 10 kg (23 lbs) comme valeur de référence.

Les charnières poster B-1004-2-R de haute qualité sont parfaites, entre autres, pour :

• Logement extérieur
• Portes machines
• Portes d’équipement
• Caches de machines
• Portes d’appareils de cuisine
• Portes
• Trappes de maintenance

Détails techniques :

• Version: droite
• Poids : 40 g (pour 2 pièces : 80 g)
• Capacité de charge : 10 kg (23 lbs) – pour 2 pièces
• Hauteur : 64 mm (2-33/64″)
• Disponible en 2 finitions : gauche et droite, en 2 matériaux : acier inoxydable SUS304 et acier, et en 3 longueurs : 50 mm, 64 mm et 75 mm
• Installation facile, stable
• Construction amovible en deux parties
• Épaisseur du matériau : 1,5 mm (1/16″)
• Six trous en coulée pour vis M3
• Goupille de charnière de ⌀4 mm (5/32″)
• La porte peut être retirée sans desserrer les vis
• Adapté aux applications intérieures et extérieures
• Conforme à la norme RoHS10
• Brillant poli
• Résistant aux intempéries, à la rouille ou à la corrosion
• Haute qualité de marque de TAKIGEN®

surface :

• Brillant poli
• Les surfaces brillantes et polies sur les accessoires et composants des meubles améliorent l’esthétique et leur confèrent une apparence élégante et de haute qualité
• De plus, la surface lisse facilite le nettoyage et réduit l’adhérence de la saleté et de la saleté

Montage :

• La fixation se fait avec 6 pièces de vis M3 enrobées (non incluses)
• La charnière phare B-1004-2-R (10566) possède 6 trous de fixation
• La distance entre les trous de montage est de 24 mm (15/16 ») horizontalement et de 24 mm (15/16 ») verticalement
• Tout d’abord, la position des deux moitiés de charnière doit être marquée selon la bonne direction de la butée et les six points d’attache doivent être préparés
• La moitié de la charnière côté boîtier est fixée avec trois vis M3 enrobées
• La moitié de la charnière côté porte est également montée avec trois vis M3 à coulée
• Les deux moitiés de la charnière doivent être alignées afin que la goupille de charnière puisse être insérée sans tension
• La porte ou le rabat est alors fixé à la goupille de charnière par le dessus
• Enfin, il est nécessaire de vérifier la douceur, l’engagement complet de la goupille et l’ajustement serré de toutes les vis

Les dimensions :

• Hauteur totale de la charnière de levage : 64 mm (2-33/64″)
• Largeur : 36 mm (1-27/64″)
• Diamètre de la goupille de charnière : ⌀4 mm (5/32″)

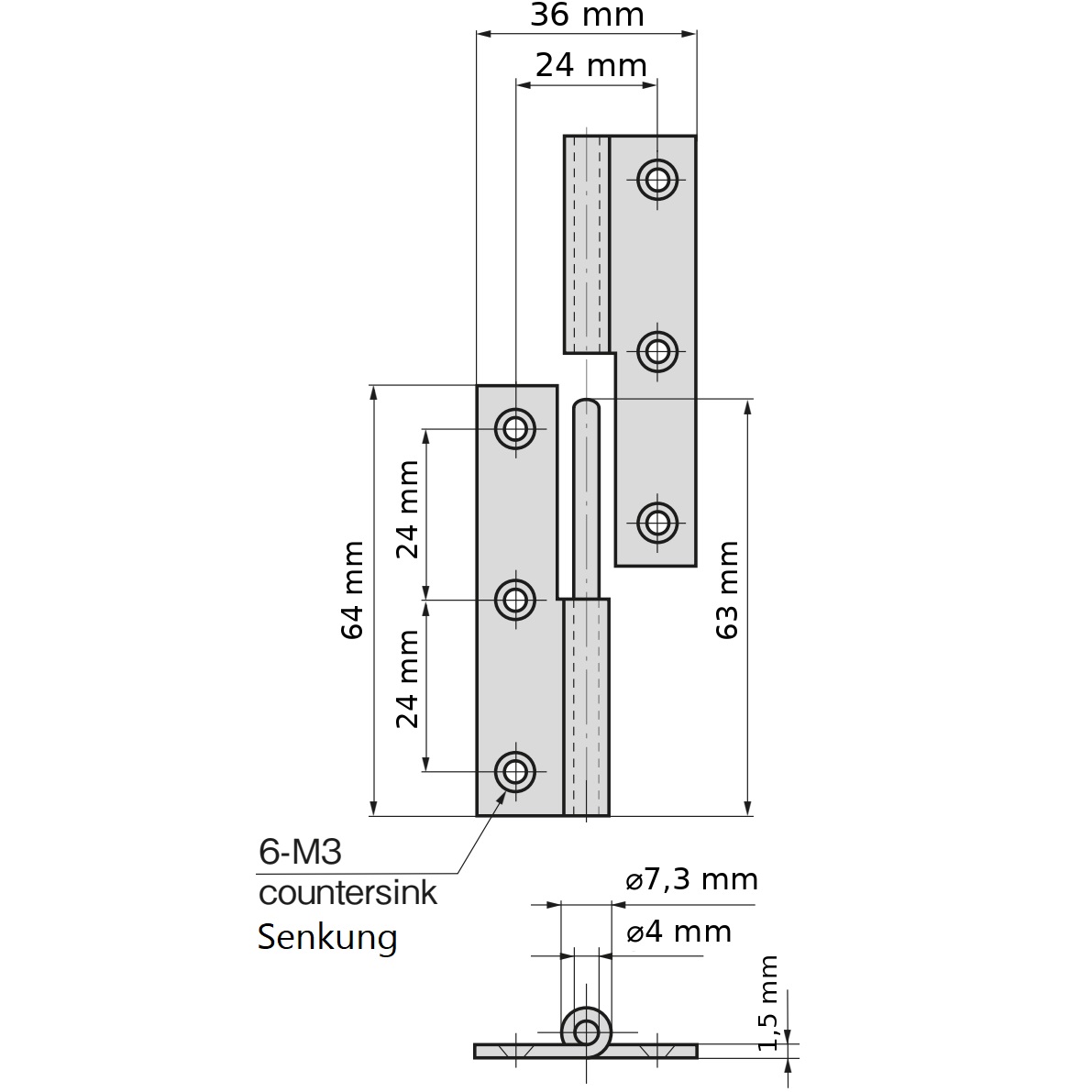

Pour plus de dimensions et de détails , voir le dessin technique.

Matériel:

• Les charnières des modèles phares du B-1004-2-R sont fabriquées en acier inoxydable massif SUS304 (V2A ou 1.4301)
• L’acier inoxydable SUS304 se caractérise par sa grande résistance à la corrosion et sa durabilité, ce qui le rend idéal pour une utilisation dans des environnements exigeants
• De plus, il offre une finition attrayante, polie ou satinée, à la fois moderne et facile à entretenir

Inclus dans la livraison :

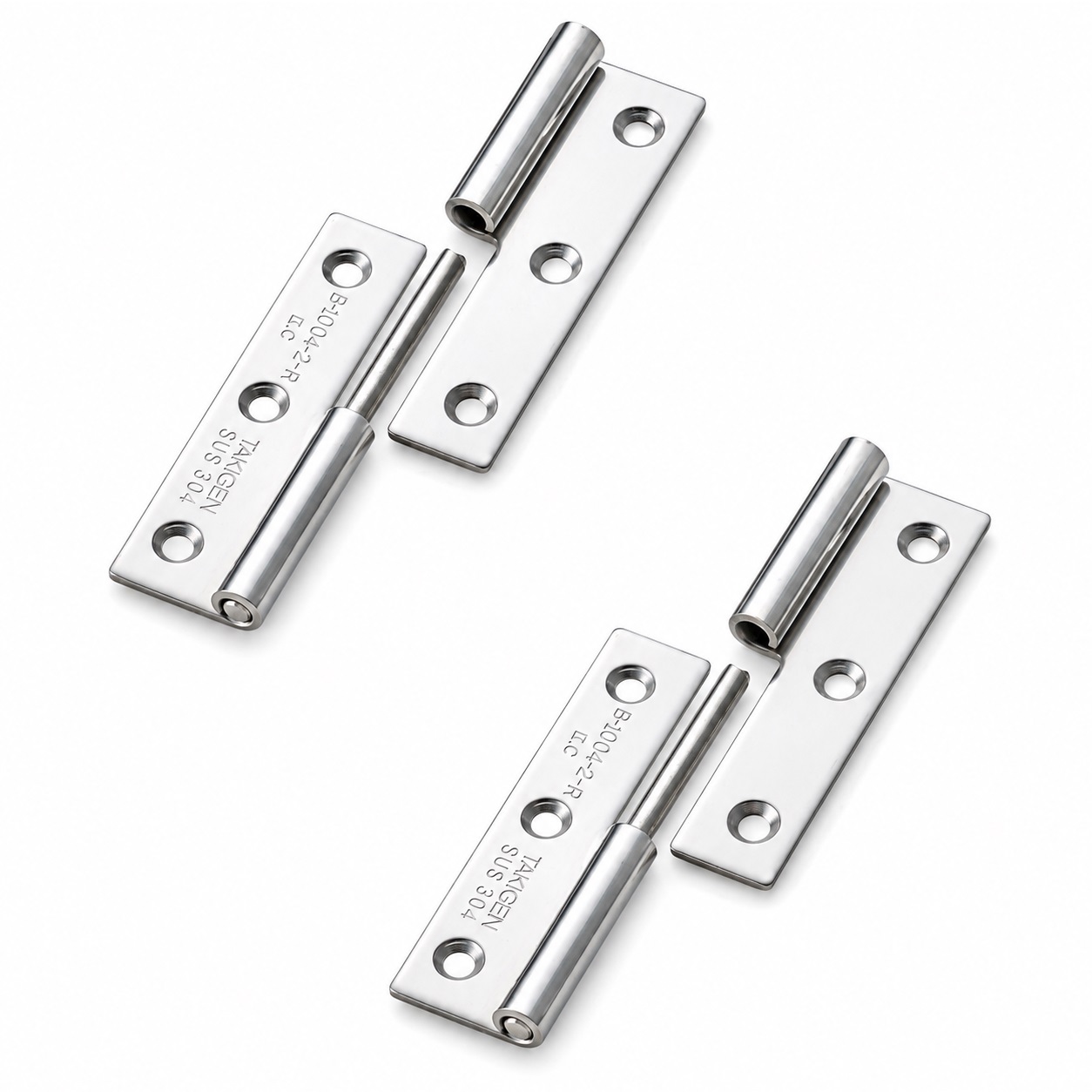

• Charnière de levage en 2 pièces B-1004-2-R (10566) en acier inoxydable massif SUS304, poli brillant, 64 mm (2-33/64″), version : droite
• Cet article n’inclut pas les vis de montage

Numéros d’article du fabricant :

• ID de l’article : 10566
• Numéro d’article : B-1004-2-R
• Numéro GTIN (EAN, UPC) : 0618455525865

Fabricant : TAKIGEN (Japon)
