Description
Bielle pratique pour une utilisation d’une seule main, en alliage d’aluminium robuste (aluminium), surface : anodisée, EB-907561 et EB-907572, version : pour trois consoles rabattables
Application:
Levier de connexion d’une seule main pour la console rabattable Robust Soft et EB-DA de ROCA.
Trois consoles rabattables peuvent être actionnées d’une seule main en même temps.

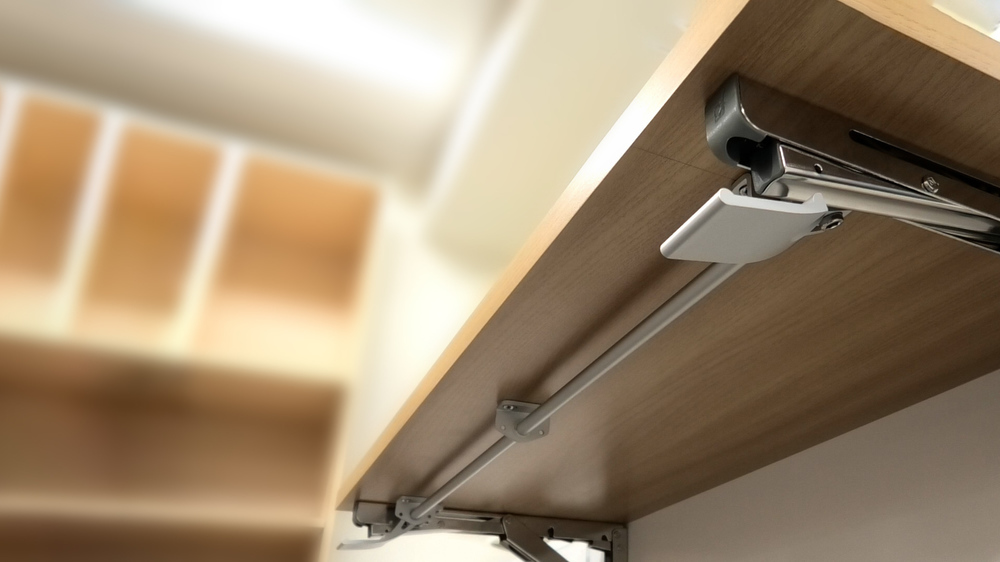

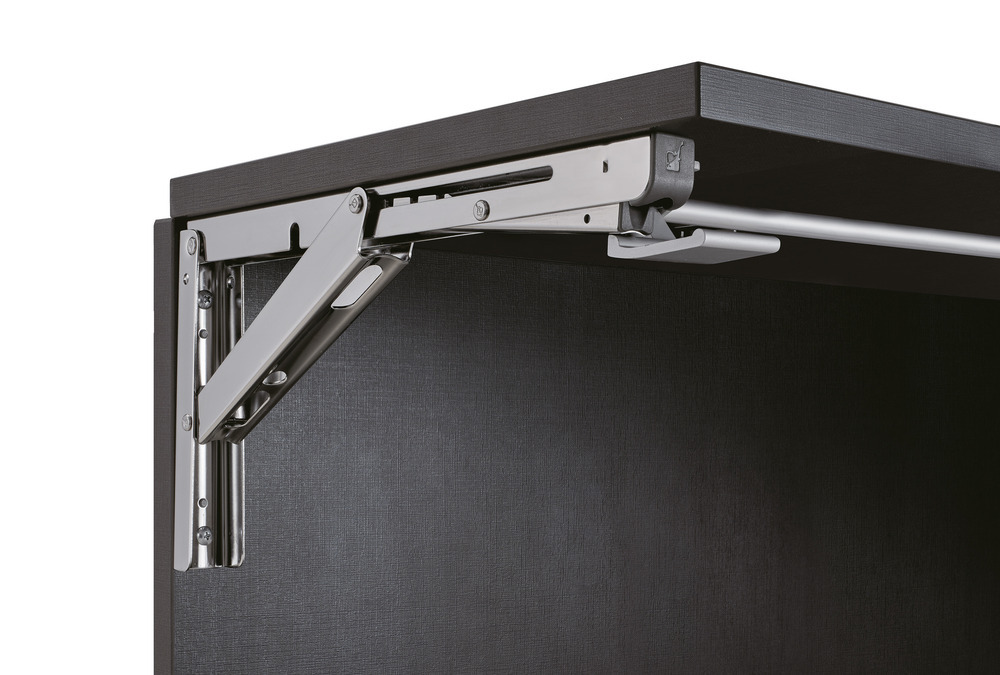

La bielle pratique en alliage d’aluminium, en aluminium, robuste relie trois supports pliants Sugatsune EB-DA ou trois supports pliants ROCA Robust Soft en une seule unité synchronisée.

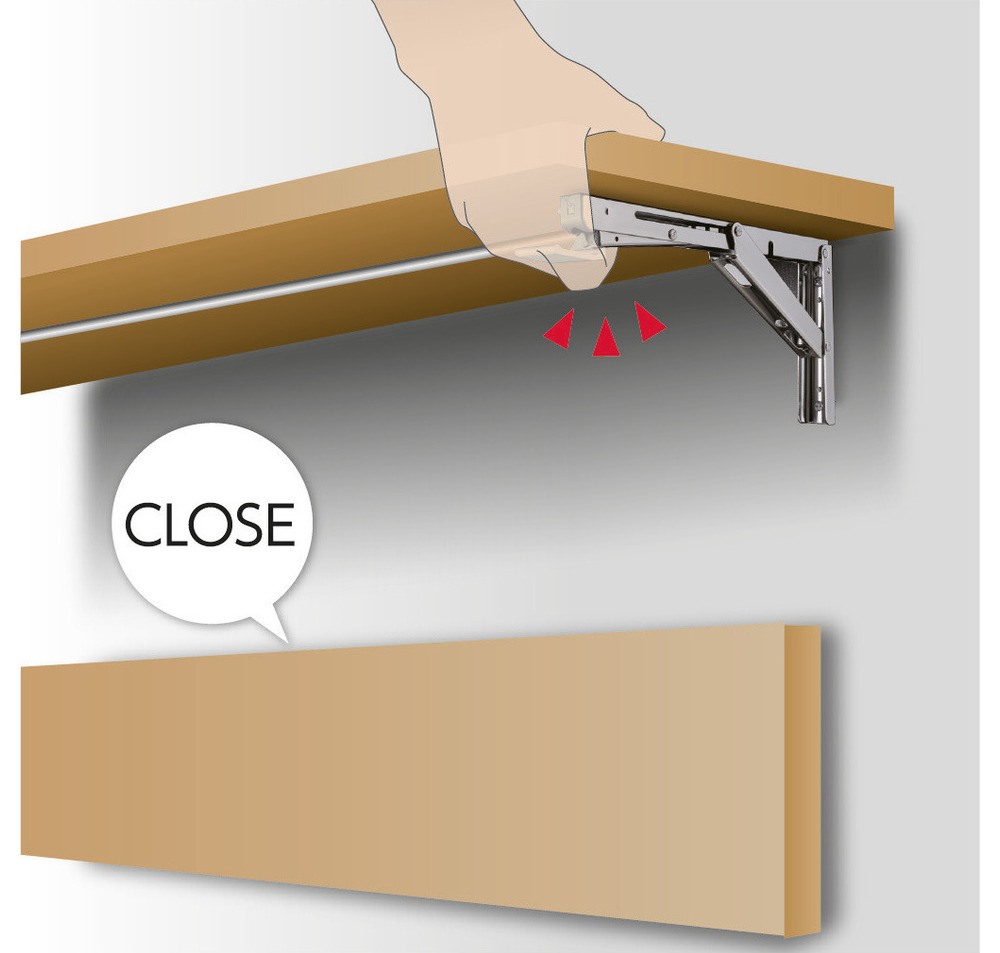

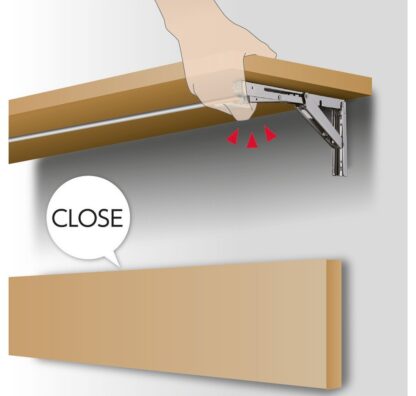

Grâce à l’accouplement, les larges tables pliantes peuvent être repliées et dépliées d’une seule main.
La tige en aluminium peut être raccourcie (coupée à la longueur souhaitée) pour s’adapter à la largeur souhaitée et reste résistante à la torsion.
Un palier central en option empêche la flexion sur des portées de plus de 700 mm (27-9/16″).
Les bielles de haute qualité 120-046-396 et 120-046-397 sont parfaites, entre autres pour :
- Soft robuste à partir de ROCA et console rabattable EB-DA
Détails techniques :
- Version : pour trois supports rabattables
- Poids : 414 g
- Taille : 1500 mm (59-1/16″)
- Disponible en deux versions : pour deux supports rabattables et pour trois supports rabattables
- Installation facile, pratique, stable
- Plusieurs leviers pour une utilisation d’une seule main
- Distance maximale entre les consoles rabattables : 1539 mm (60-19/32″)
- La tige peut être raccourcie individuellement (coupée à longueur)
- Peut être installé ultérieurement sur les supports pliants EB-DA ou ROCA robustes existants
- anodisé
- Alliage d’aluminium (aluminium, robuste)
- haute qualité de marque de Sugatsune / LAMP®
surface :
- Anodisé
- Les surfaces anodisées offrent une durabilité et une résistance à la corrosion accrues, ce qui les rend très durables et faciles à entretenir, idéales pour les zones à forte usure telles que les cuisines et les salles de bains
- De plus, leur aspect métallique et leur variété de couleurs donnent aux intérieurs modernes un aspect élégant et de haute qualité
Montage :
- La fixation se fait à l’aide de vis autotaraudeuses à tête cylindrique de 4,5 mm (non incluses)
- Avant l’installation, la bielle doit être raccourcie à la distance libre entre les axes de levier des supports EB-DA ou ROCA Robust Soft moins 39 mm (1-17/32″)
- La tige raccourcie doit ensuite être poussée dans les deux bras de levier via les douilles de guidage fournies et fixée avec les goupilles fendues
- Les bras de levier doivent être alignés au ras des languettes externes des consoles et vissés fermement avec des vis autotaraudeuses à tête cylindrique de 4,5 mm
- Les plaques de montage doivent être posées à plat ; Il peut être nécessaire de doubler les surfaces inégales pour éviter les tensions

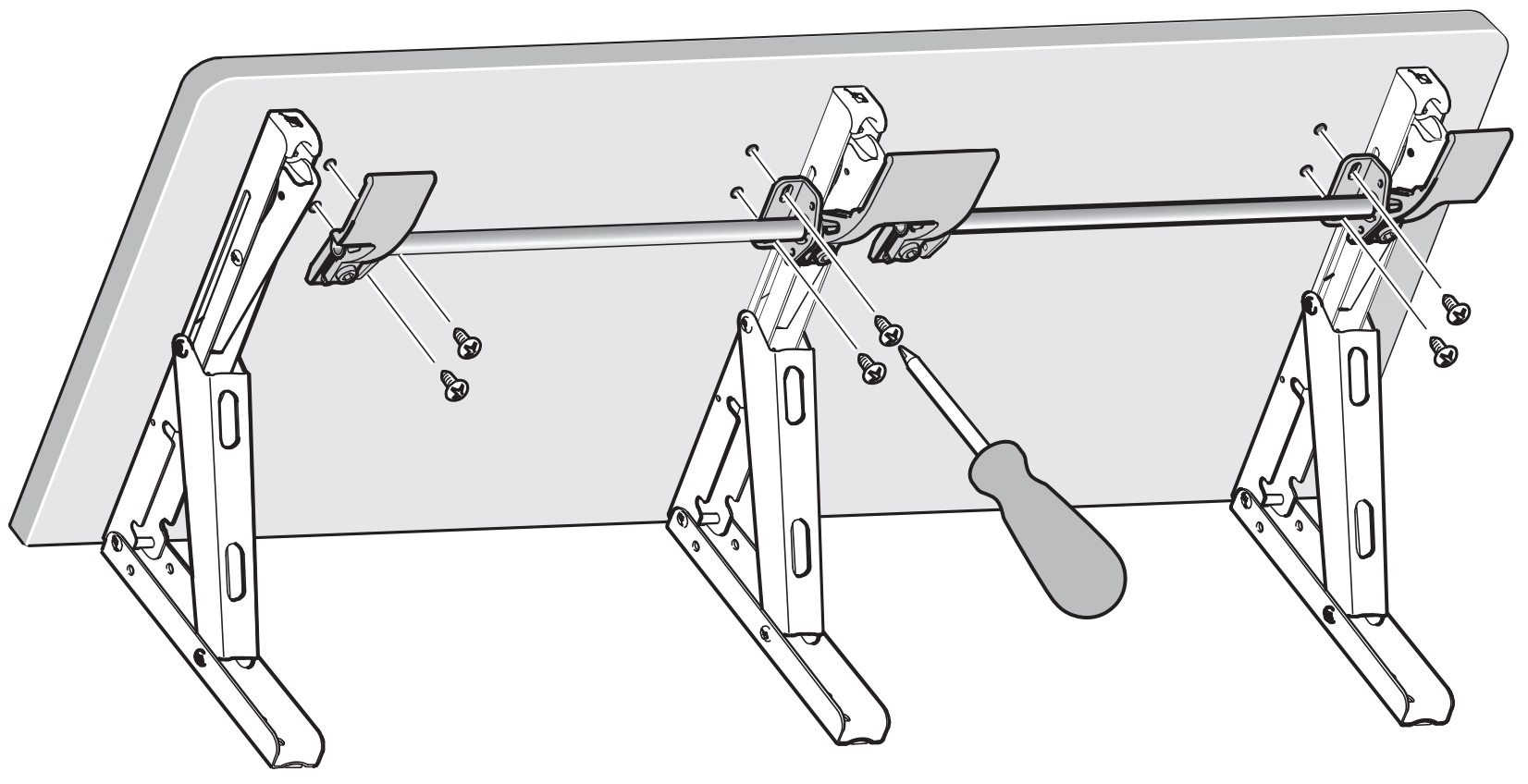

- Pour les portées de plus de 700 mm (27-9/16″), le palier central utilisable en option doit être vissé au milieu afin que la tige ne se plie pas (pour plus de détails, voir le dessin de montage)
Les dimensions :
- Longueur de la bielle : 1500 mm (59-1/16″)
- Épaisseur du matériau de la bielle : ⌀10 mm (25/64″)
- Longueur du bras de levier : 66 mm (2-19/32″)
- Profondeur du bras de levier : 48 mm (1-57/64″)

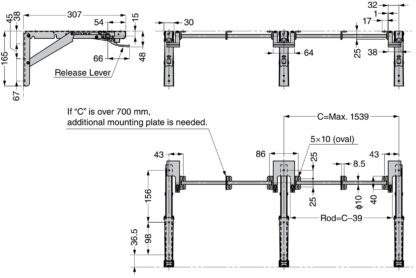

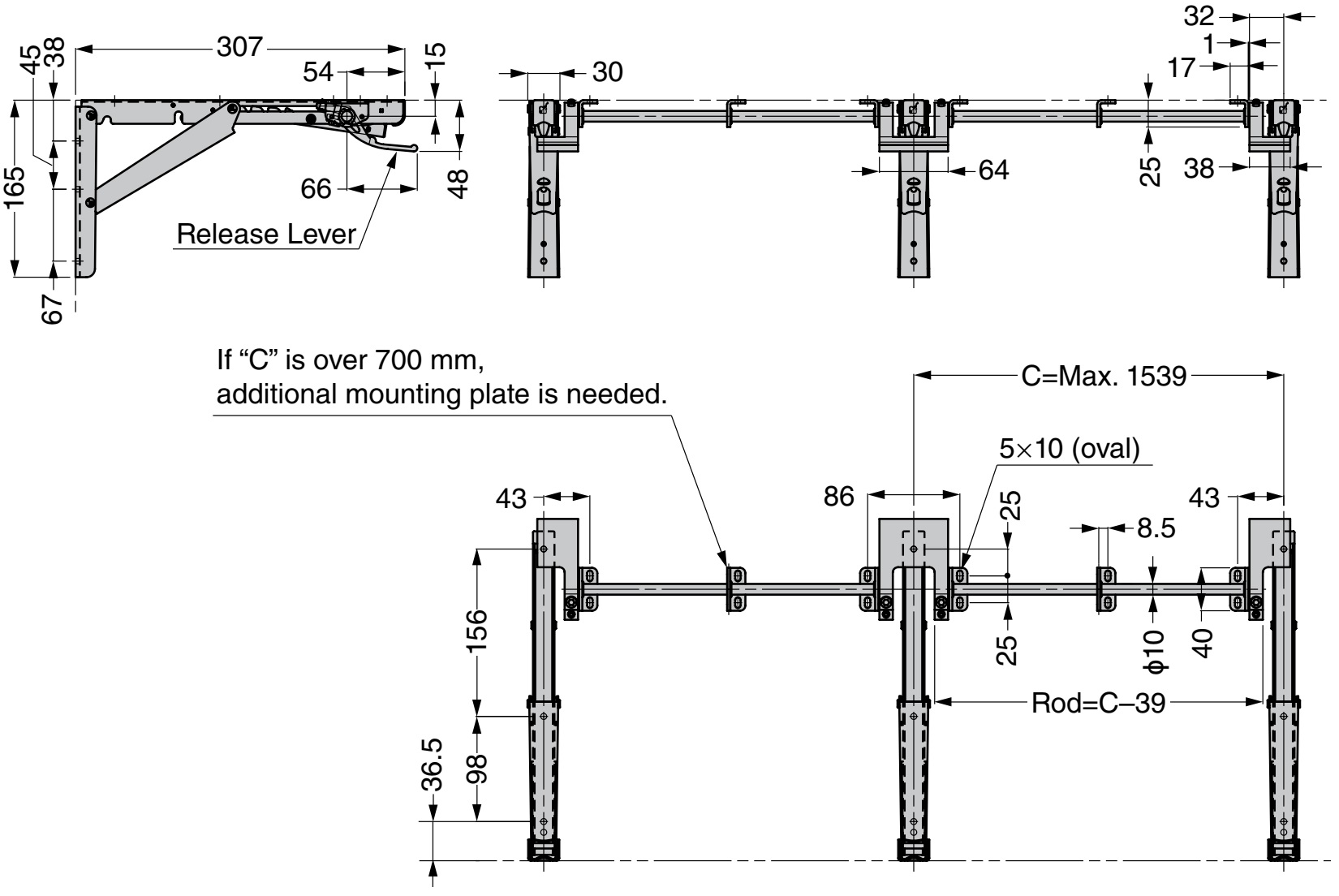

Pour plus de dimensions et de détails, voir le dessin technique.
Matériel:
- Les bielles 120-046-396 et 120-046-397 sont fabriquées en alliage d’aluminium robuste (aluminium)
- L’alliage d’aluminium offre une excellente résistance à la corrosion et une excellente durabilité, ce qui le rend idéal pour une utilisation dans la quincaillerie de meubles
- Il est également léger mais solide, ce qui le rend plus facile à manipuler et à installer sans sacrifier la stabilité

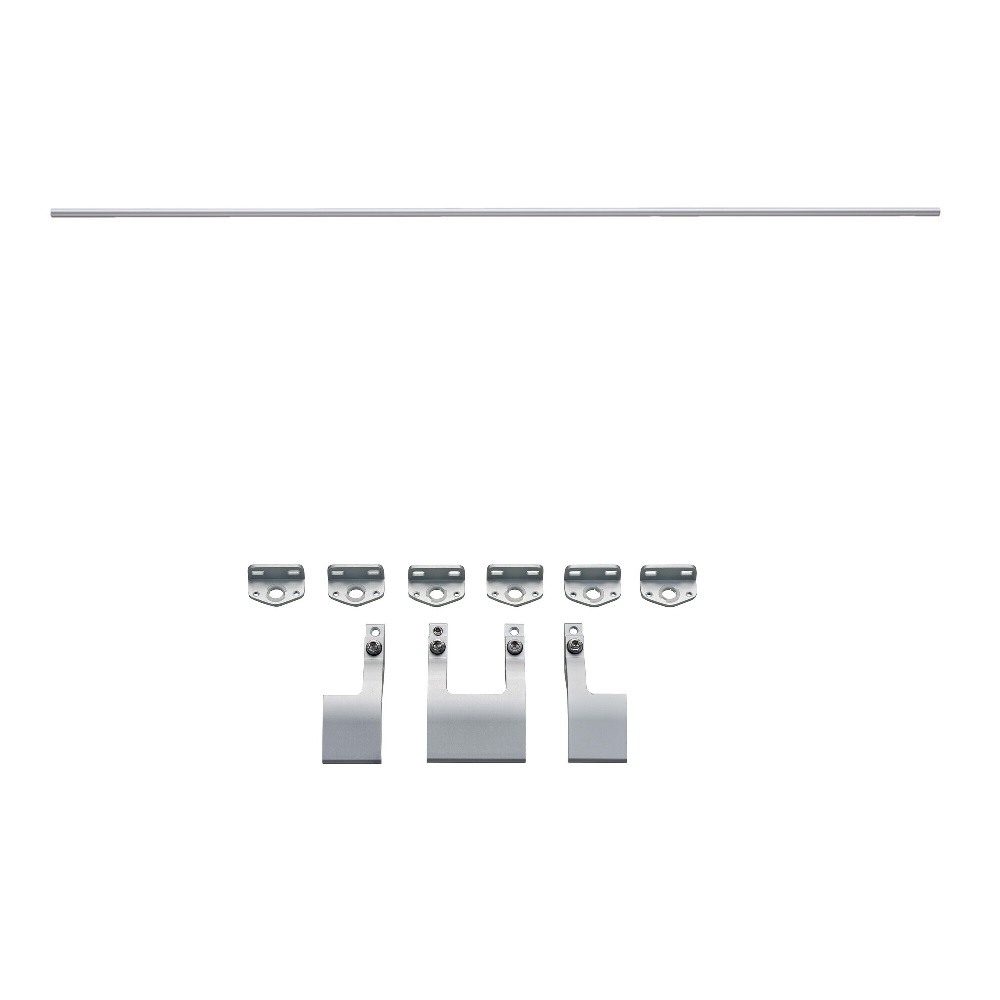

Inclus dans la livraison :
- Bielle 1 pièce 120-046-396 et 120-046-397 en alliage d’aluminium robuste, anodisé, version : pour trois supports rabattables
- Trois bras de levier en alliage d’aluminium
- Six pièces de bagues de guidage en alliage d’aluminium
- Attention : les vis de raccordement ne sont pas incluses dans la livraison
Regardez la vidéo du produit :
Informations complémentaires:
Numéros d’article du fabricant :
- ID de l’article : 120-046-396 et 120-046-397
- Numéro d’article : EB-907561 et EB-907572
- Numéro EAN : 4510932219884 et 4510932219891
Fabricant : Sugatsune / LAMP® (Japon)
