Description
Plaque supérieure ronde en 4 parties avec filetage 1/2-20UNF et trois trous de montage, plaque à visser, en alliage de zinc massif (ZDC), surface : naturel, AD-559U1/2, taille : 35 mm (1,4 »)
Application:
Plaque de montage, pour pieds de meubles, roulettes de meubles, pieds de machines, pieds d’armoires, pieds de canapé et bien plus encore.
La plaque de montage AD-559U1/2 est utilisée pour fixer les pieds de meubles, les pieds de nivellement, etc. sous les meubles, les canapés, les appareils électroménagers, les machines, etc.
Idéal pour les applications dans le domaine de l’ameublement et de la construction mécanique où une solution de fixation stable et fiable est requise.
Convient également pour remplacer les pieds de meubles, les roulettes de meubles ou les pieds de canapé défectueux.
La surface galvanisée de la plaque supérieure la protège de la rouille et de la corrosion.
Les plaques de montage 200-140-073 de haute qualité sont parfaites pour :
- Pieds
- Pieds de nivellement
- Roulettes d’armoire
- Pieds articulés
- Jambes
- Pieds réglables
- Conteneurs
- Pieds de meubles
- Roulettes pour meubles
- Pieds de machine
- Pieds d’armoire
- Pieds de canapé
Détails techniques :
- Poids : 23,5 g
- Taille : 35 mm (1,4 »)
- fileté 1/2-20UNF
- Rond
- avec trois trous de montage
- robuste
- étable
- naturel
- Alliage de zinc
- ZDC
- haute qualité de marque de Sugatsune / LAMP®
surface :
- Zamak, naturel
Montage :
- La plaque supérieure a trois trous de montage d’un diamètre de ⌀3,6 mm (9/64 ») et est fixée à la surface inférieure du meuble avec trois vis (non incluses)
- Les pieds de meuble ou roulettes de meubles, qui sont équipés d’une vis, sont ensuite vissés dans le filetage de la plaque de montage AD-559U1/2 et serrés
- Lors du vissage de la base du meuble, il faut veiller à ce que le filetage UNF ne soit pas incliné
Les dimensions :
- Diamètre de la plaque : ⌀35 mm (1-3/8 »)
- Hauteur : 14 mm (35/64 »)
- Filetage : 1/2-20UNF
- Diamètre du trou de montage : ⌀3,6 mm (9/64 »)
- Diamètre de l’écrou fileté : ⌀18 mm (45/64 »)

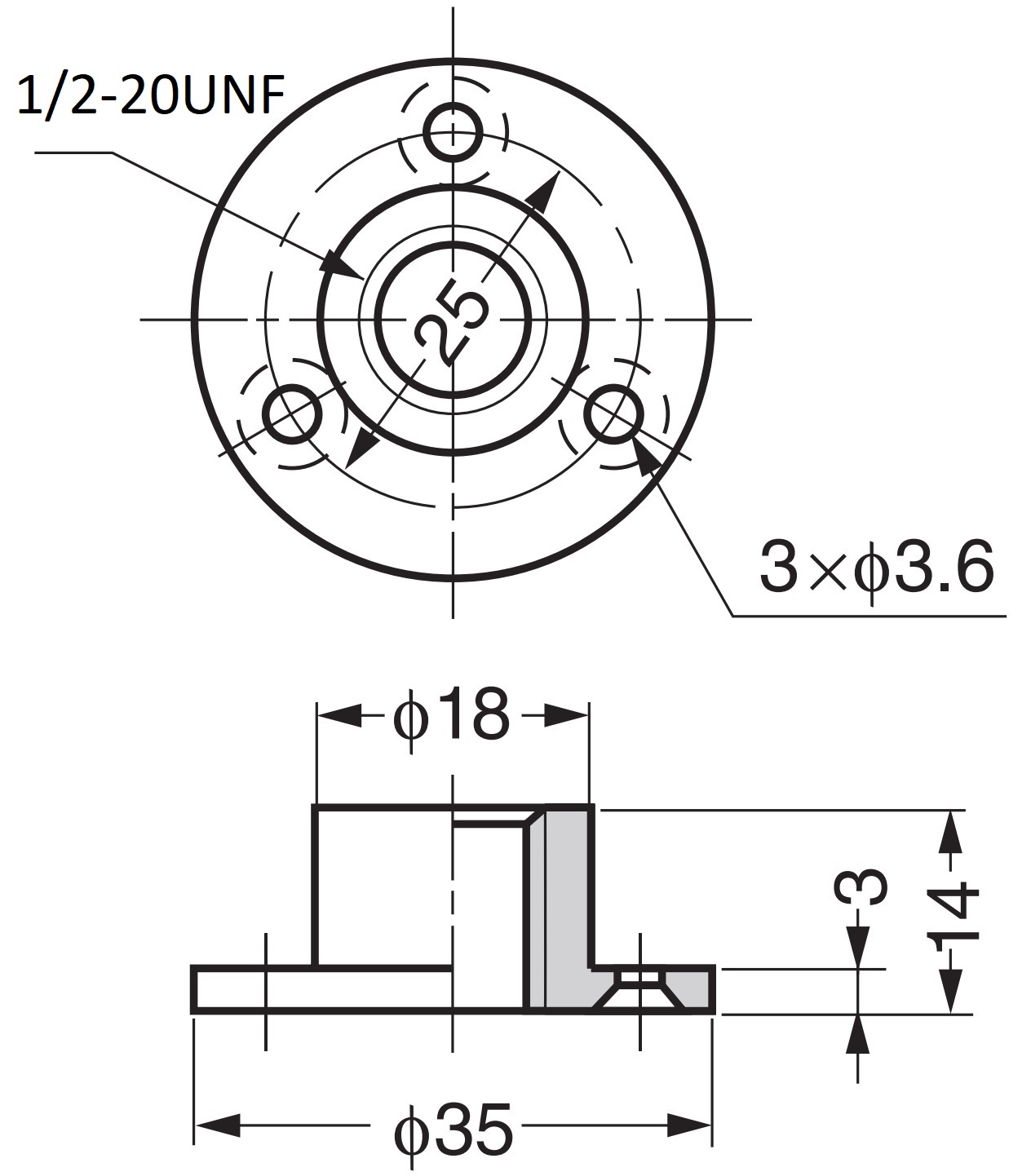

Pour plus de dimensions et de détails, voir le dessin technique.
Matériel:
- Les plaques supérieures AD-559U1/2 sont fabriquées en alliage de zinc massif (ZDC)
Inclus dans la livraison :

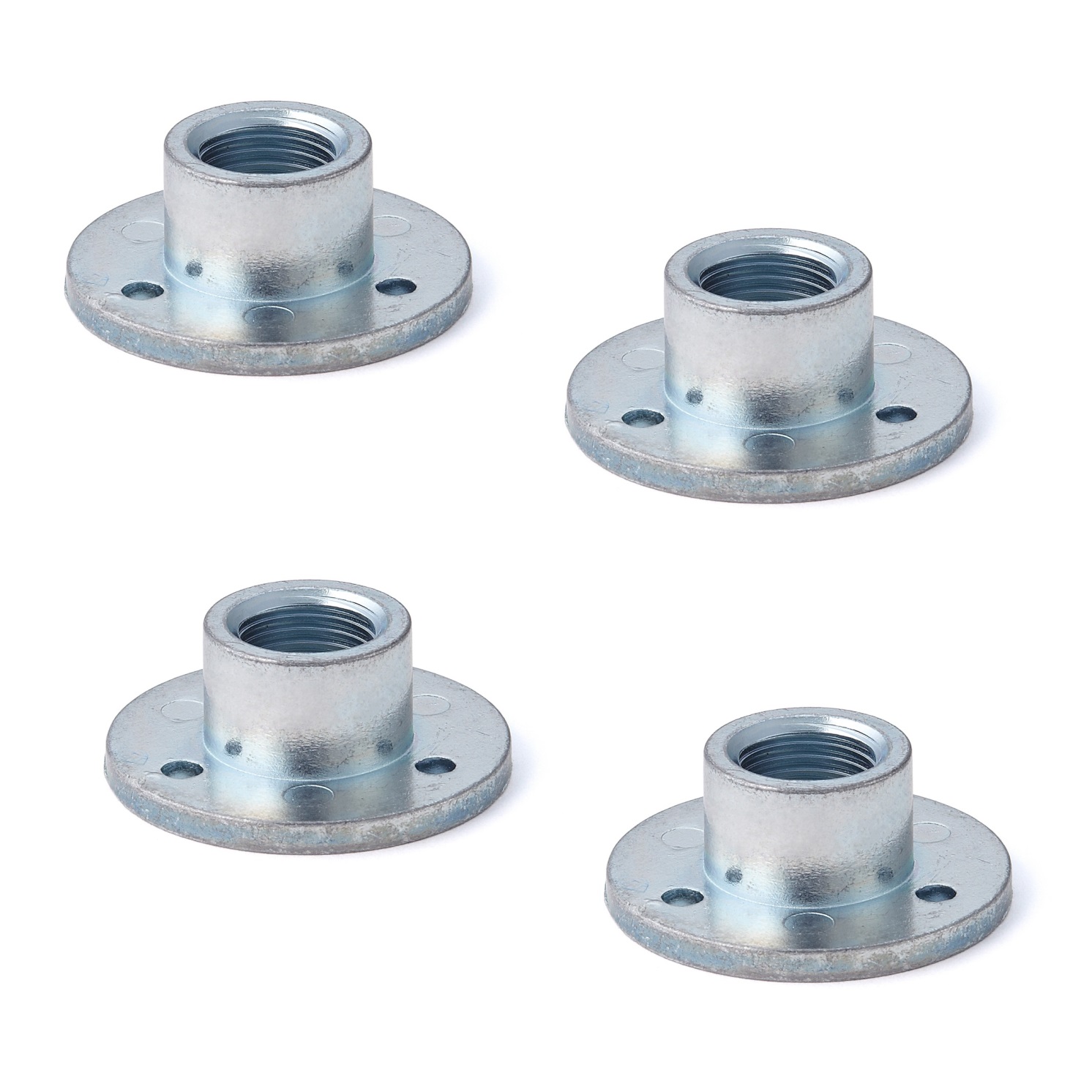

- Quatre pièces de plaque à visser en alliage de zinc massif AD-559U1/2, naturel
Numéros d’article du fabricant :
- ID de l’article : 200-140-073
- Numéro d’article : AD-559U1/2
- Numéro EAN : 4510932034609
Fabricant : Sugatsune / LAMP® (Japon)
