Description

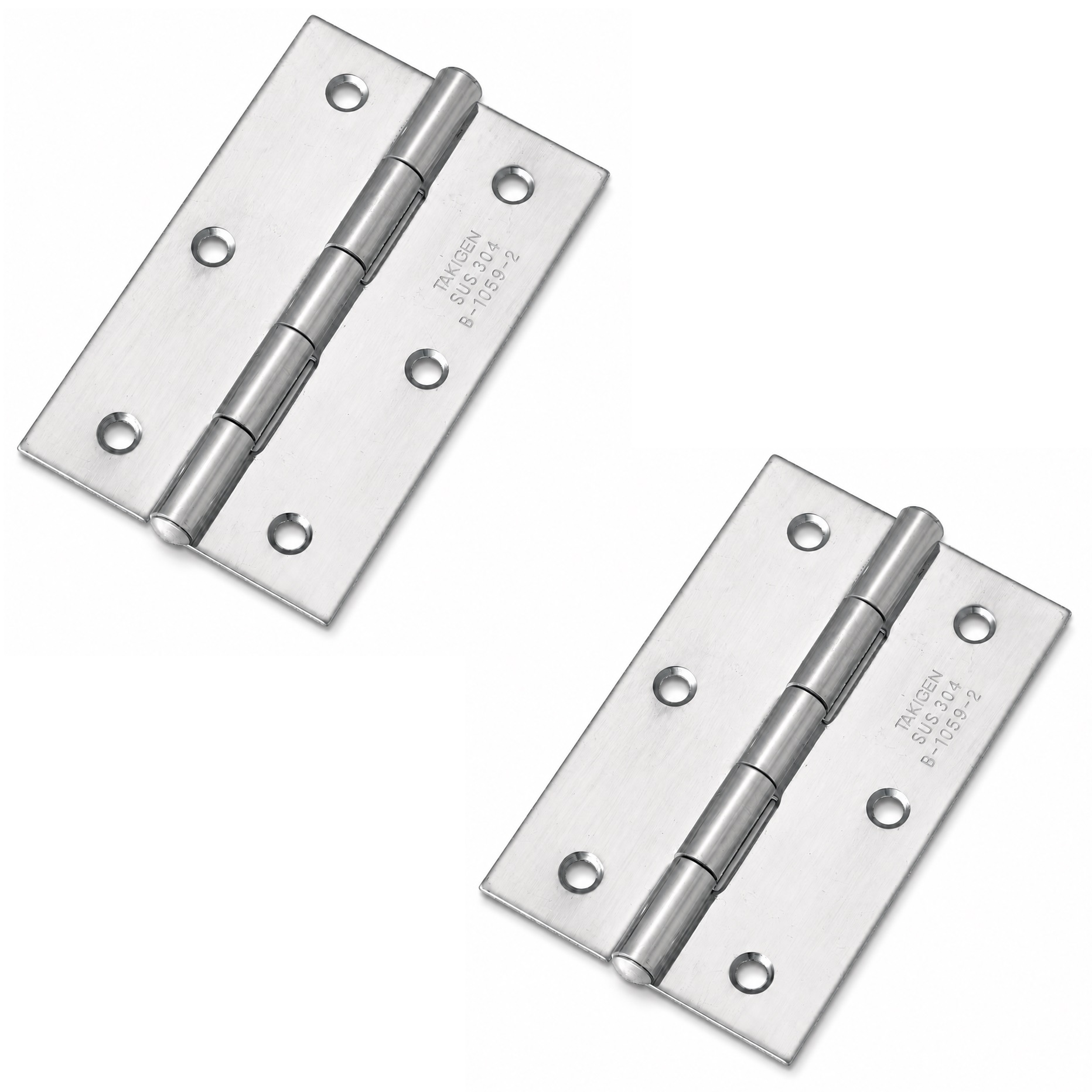

2 pièces de charnière vissée de haute qualité, fabriquée en acier inoxydable massif SUS304 (V2A ou 1.4301), surface : polie brillante, B-1059-2 (10658), taille : 76 mm (2-63/64″), capacité de charge : 10 kg (22 lbs)

Application:

Charnière plate robuste pour les portes de machines, portes de cartouche, trappes de maintenance et bien plus encore.

La charnière vissée B-1059-2 (10658) relie les portes ou les rabats à une carrosserie ou un cadre et permet un mouvement rotatif facile et permanent.



Le design plat est particulièrement adapté aux applications vissées sur des boîtiers, des cache-machines et des armoires.

L’acier inoxydable SUS304 offre une bonne résistance à la corrosion, ce qui rend la charnière adaptée aux environnements humides ou plus exigeants.

La surface polie garantit un aspect propre et de haute qualité, ce qui facilite le nettoyage.

6 trous creusés permettent une fixation stable, permettant aux têtes de vis d’être en grande partie affleurantes avec les pales des charnières.

Lorsqu’on utilise deux charnières verticalement, le poids de référence de la porte peut atteindre 10 kg (22 lbs) pour une porte de 800 mm (31-1/2 ») x 400 mm (15-3/4 »).

Les charnières plates de haute qualité B-1059-2 sont parfaites, entre autres, pour :

• Caches de machines
• Boîtier en acier inoxydable
• Armées de contrôle
• Volets de dispositif
• Portes d’armoire
• Portes machines
• Portes d’enceinte
• Trappes de maintenance

Détails techniques :

• Poids : 40 g (pour 2 pièces : 80 g)
• Capacité de charge : 10 kg (22 lbs) – pour 2 pièces
• Taille : 76 mm (2-63/64″)

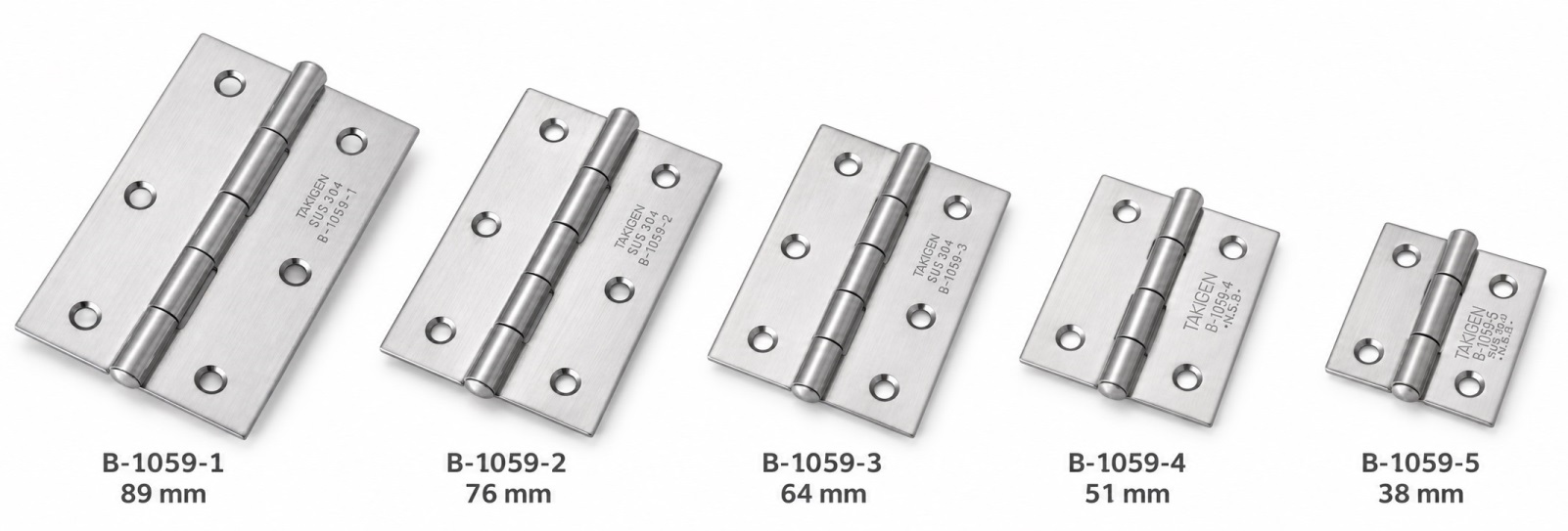

• Disponible en 5 tailles : 38 mm, 51 mm, 64 mm, 76 mm et 89 mm
• Installation facile, stable
• Épaisseur du matériau : 1 mm (3/64″)
• 6 trous de fixation encastrés
• Trous de montage avec ⌀4,5 mm
• Fraise à fraise avec ⌀6 mm
• Goupille de charnière de ⌀4,5 mm
• Rouleau de charnière avec un diamètre extérieur de ⌀� mm
• Cinq segments conjoints
• Porte de référence pour la spécification du poids : 800 mm (31-1/2 ») x 400 mm (15-3/4 »)
• Adapté à différentes applications de portes et de rabats
• Brillant poli
• Résistant aux intempéries, à la rouille ou à la corrosion
• Haute qualité de marque de TAKIGEN®

surface :

• Brillant poli
• Les surfaces brillantes et polies sur les accessoires et composants des meubles améliorent l’esthétique et leur confèrent une apparence élégante et de haute qualité
• De plus, la surface lisse facilite le nettoyage et réduit l’adhérence de la saleté et de la saleté

Montage :

• La fixation est faite avec 6 vis ébrisées en acier inoxydable V2A, d’environ ⌀3,5 mm (non inclus)
• La charnière plate comporte 6 trous de fixation avec fraise
• La charnière plate est d’abord alignée avec la porte ou le rabat et le cadre à la position souhaitée
• Les 6 points d’attache sont marqués selon le motif de trous et, selon le matériau utilisé, pré-percés ou filetés
• La charnière est ensuite fixée avec des vis achevées appropriées
• Pour une installation visuellement propre, les têtes de vis doivent être aussi alignées que possible dans les fraises
• Avant le serrage final, il faut vérifier si la porte ou le rabat peut être déplacé librement et sans contreventement

Les dimensions :

• Longueur : 76 mm (2-63/64″)
• Largeur : 45,5 mm (1-51/64″)
• Épaisseur du matériau : 1 mm (3/64″)
• Motif de trous : 56 mm (2-13/64″)
• Nombre de segments articulaires : 5

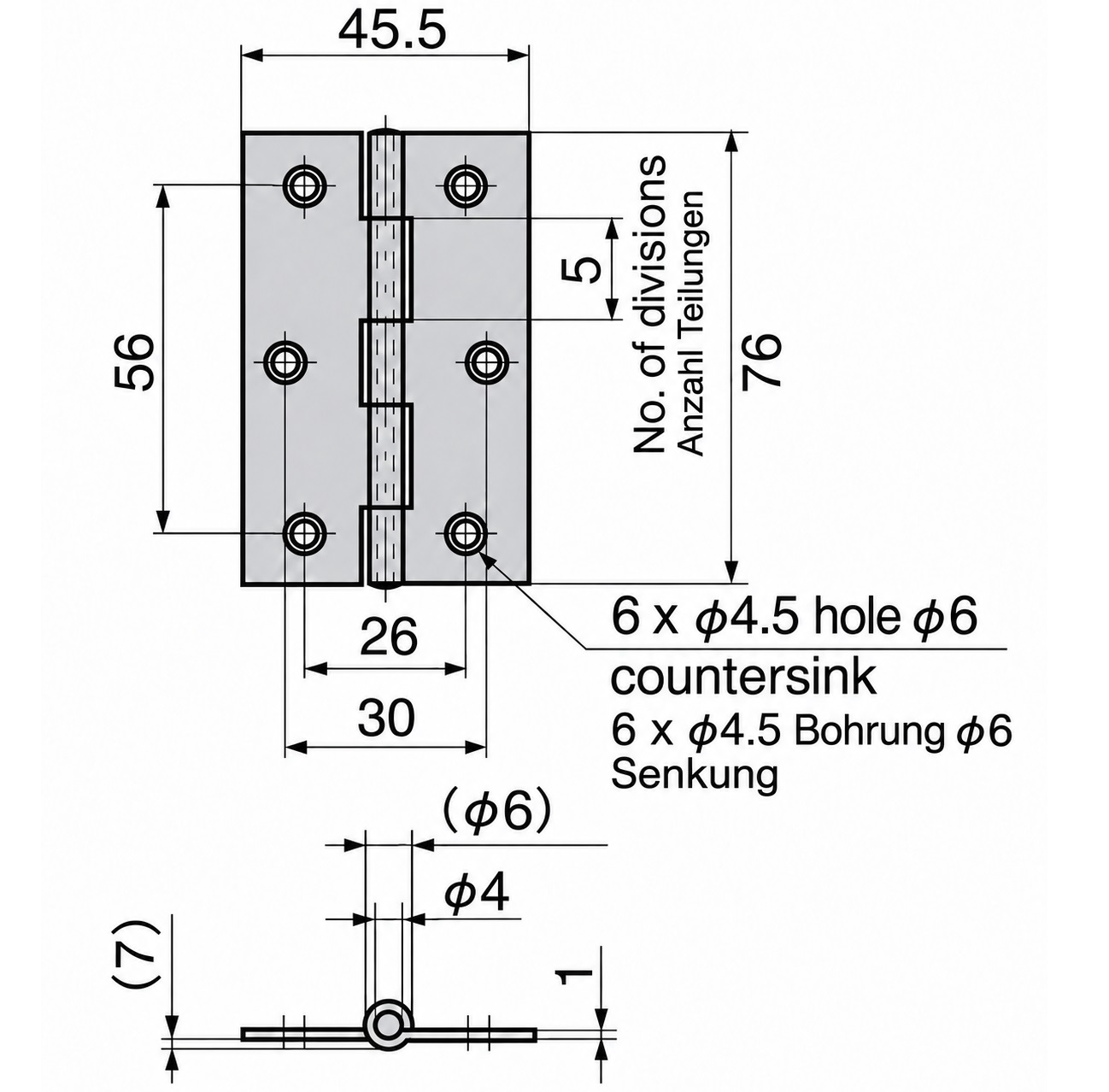

Pour plus de dimensions et de détails , voir le dessin technique.

Matériel:

• Les charnières plates B-1059-2 sont en acier inoxydable massif SUS304 (V2A ou 1.4301)
• L’acier inoxydable SUS304 se caractérise par sa grande résistance à la corrosion et sa durabilité, ce qui le rend idéal pour une utilisation dans des environnements exigeants
• De plus, il offre une interface attrayante, à la fois moderne et facile à entretenir

Inclus dans la livraison :

• 2 pièces à charnière plate B-1059-2 (10658) en acier inoxydable massif SUS304, poli brillant, 76 mm (2-63/64″)
• Cet article n’inclut pas les vis de montage

Numéros d’article du fabricant :

• ID de l’article : 10658
• Numéro d’article : B-1059-2

Fabricant : TAKIGEN (Japon)
